원익IPS기업

한 줄 정의 원익IPS(Wonik IPS): 반도체·디스플레이·태양전지 공정 장비를 설계·제조해 반도체 후공정과 디스플레이 핵심 공정에 장비를 공급하는 한국의 장비 전문 기업.

통념 교정 흔히 반도체 장비는 '칩을 찍어내는 기계' 정도로 축약해 이해한다. 실제로 원익IPS의 장비는 공정의 미세 조건을 맞추는 정밀 기계다. 공정 수율과 설계 수명을 좌우하는 얇은 막과 패턴을 만드는 데 특화돼 있다.

---

1.개요

원익IPS는 반도체 공정용 ALD(원자층 증착)·CVD(화학기상증착) 계열 장비와 디스플레이용 PECVD·건조식각 장비를 설계·생산해 국내외 팹에 설치·서비스를 제공한다. 제품군은 메모리·비메모리 후공정에 필요한 절연막·도전막 형성 장비와 디스플레이용 박막·패턴 형성 장비로 구분된다. 특정 공정의 미세 제어가 점점 중요해지면서 장비의 정밀도와 공정 안정성이 주목받는다.

2.사업 구조

원익IPS 사업은 크게 반도체 시스템과 디스플레이 시스템으로 나뉜다.

• 반도체 시스템: 원자층 증착(ALD)과 화학기상증착(CVD) 기반 장비를 통해 얇은 절연막·유전체막·전극막을 형성한다. 멀티패터닝과 3D NAND 공정용 장비도 포트폴리오에 포함된다. 공정 조건을 미세하게 조정해 칩 성능과 수율을 끌어올리는 역할을 한다.

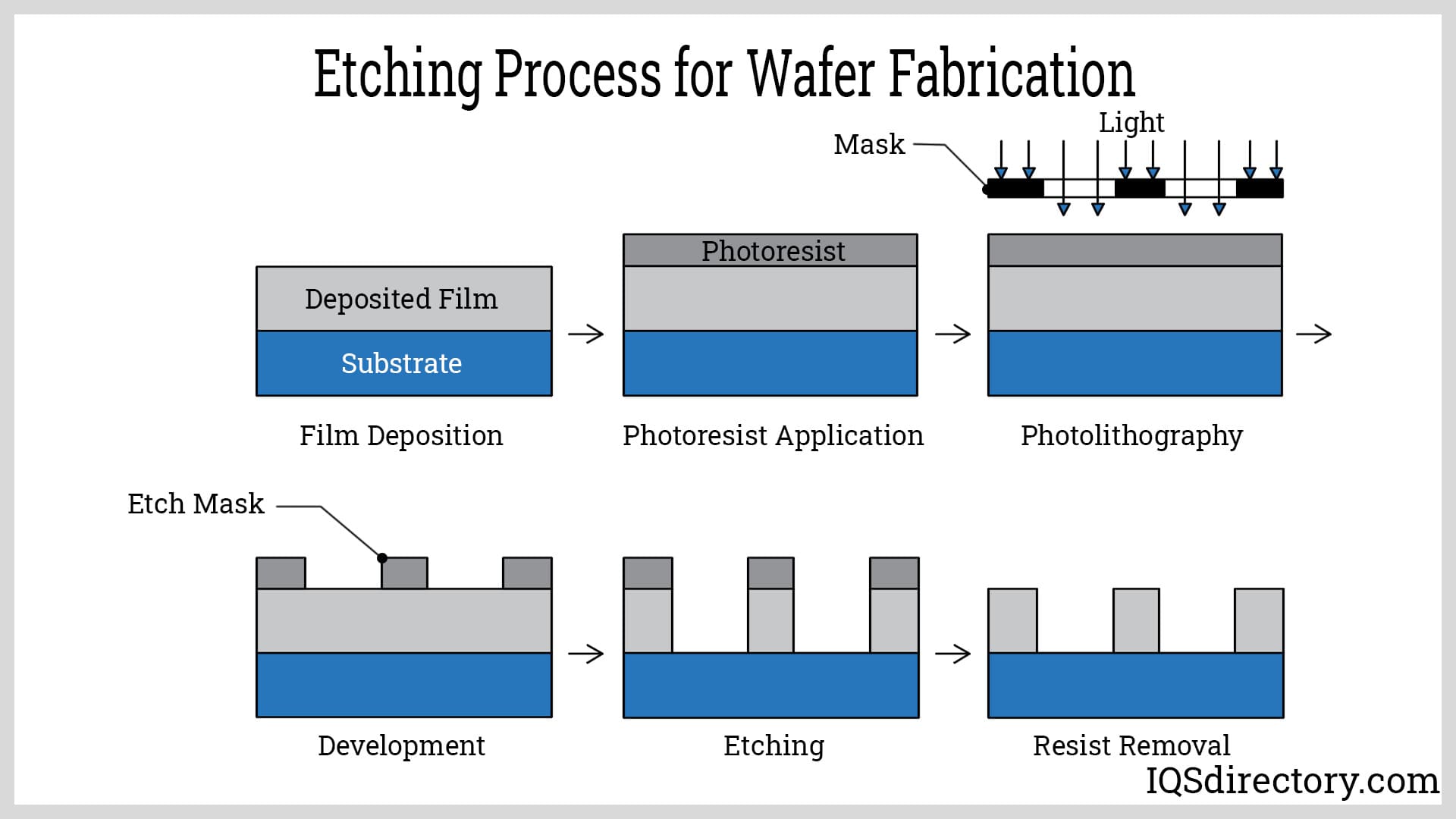

• 디스플레이 시스템: 산화물 박막트랜지스터(Oxide TFT), 저온 폴리실리콘(LTPS) 장비, 폴리이미드 경화 장비와 같이 패널 제조의 핵심 단계를 담당한다. 특히 유연 OLED용 수분 침투 방지를 위한 PECVD 장비와 드라이 에처는 패턴 형성과 보호층 형성에서 핵심 역할을 한다. 장비 판매 외에 설치·사후관리·공정 최적화 컨설팅까지 연결하는 비즈니스 모델을 운영한다. 장비가 제 기능을 하도록 하는 공정 튜닝이 고객 만족과 재계약으로 이어진다.

3.연혁·배경

원익IPS는 1991년 설립돼 한국의 반도체·디스플레이 장비 산업 성장과 함께 역사를 쌓아왔다. 초기에는 표면처리·증착 기술을 중심으로 연구를 진행했고, 이후 ALD·CVD 같은 박막 기술을 강화하며 장비 라인업을 확장했다. 디스플레이 분야에서는 폴리이미드 경화와 박막 트랜지스터 공정 장비를 추가하며 사업을 다각화했다. 시간이 흐르며 메모리와 패널 업계의 공정 고도화 요구가 커질 때마다 원익IPS는 공정 제어 기술을 보완해 납품 사례를 늘렸다.

4.경쟁·포지션

원익IPS는 고밀도 박막 증착과 미세 패턴 처리를 필요로 하는 공정에서 기술적 강점을 보인다. 경쟁사는 글로벌 대형 장비사와 국내 장비사들이 혼재한다. 차별점은 특정 공정에 맞춘 맞춤형 장비 설계와 설치 후 공정 최적화에 대한 경험 축적이다. 장비 하나가 팔리고 끝나는 계약이 아니라, 고객 공장 내에서 장기간 성능을 유지하도록 돕는 서비스 역량이 경쟁력을 만든다. 다만 핵심 소자 설계 변화나 공정 방식 전환이 빠르면 장비 업그레이드 필요성이 커져 도전 과제가 된다.

5.리스크·체크포인트

공정 기술의 변화는 장비 수요에 직접적 영향을 준다. 예를 들어 공정 패러다임이 바뀌면 기존 장비가 설계상 불리해질 수 있다. 장비는 고가의 CAPEX 항목이라 반도체·디스플레이 투자가 줄면 주문이 급감할 수 있다. 공급망 이슈나 핵심 부품 국산화 비중도 점검할 필요가 있다. 고객사 팹의 공정 전환 속도와 표준화 추세는 원익IPS의 제품 로드맵과 매출 가시성에 직접 연결된다.

6.투자자 체크리스트(간단)

• 고객 팹의 공정 고도화 계획과 원익IPS의 장비 포트폴리오 정합성.
• 장비 설치 후 공정 안정성·수율 개선 사례와 재계약 성사 여부.
• 핵심 부품의 공급망 안정성 및 외부 의존도.
• 디스플레이용 PECVD·드라이 에처 같은 수분·패턴 관련 장비의 수요 동향.

---

본 문서는 정보 제공용이며 투자 권유가 아닙니다.
