EUV
홈›허브›EUV

EUV

파장 13.5나노미터의 극자외선을 광원으로 쓰는 반도체 노광(리소그래피) 기술. 7나노 이하 초미세 회로를 새기는 데 필수이며, 이 장비를 만드는 회사는 네덜란드 ASML 한 곳뿐이다.

EUV Lithography · 위키
반도체파운드리HBM무어의 법칙
TSMC삼성전자SK하이닉스엔비디아
인공지능(AI)생성형 AI데이터센터GPU
ETF로 분산거시 환경
EUV극자외선 노광 (Extreme Ultraviolet Lithography)
분류반도체 노광 공정 기술 concept
광원 파장13.5nm (ArF 193nm 대비 약 1/14)ASML
적용 노드7nm 이하 첨단 공정 필수
장비 독점ASML NL (유일 양산사)ASML
장비 가격EUV 약 2,000억 원 / High-NA 약 4,000억 원업계 추정
광학자이스(ZEISS) DE 반사경
핵심 소재포토레지스트·블랭크마스크 (일본 집중)
주요 고객TSMC · 삼성전자 · SK하이닉스
전방 수요인공지능(AI) 가속기 · 데이터센터
차세대High-NA EUV (NA 0.55, 2nm 이하)

한 줄 정의 EUV(Extreme Ultraviolet, 극자외선 노광): 파장 13.5nm의 극자외선 빛으로 웨이퍼에 회로 패턴을 새기는 반도체 노광 기술. 기존 불화아르곤(ArF) 빛보다 파장이 14배 짧아, 7나노미터 이하의 초미세 회로를 한 번에 그릴 수 있다는 게 핵심이다.

통념 교정 흔히 "EUV = ASML 장비"로 이해하지만, 정확히는 EUV는 '노광 기술 자체'를 가리키고 ASML은 그 기술을 구현한 장비를 독점 제조하는 회사다. 투자 맥락에서 "EUV 수혜주"라고 하면 장비 1곳(ASML)만이 아니라, 광원·렌즈·포토레지스트·마스크·블랭크마스크까지 이어지는 좁고 깊은 공급망 전체를 뜻한다.


1.개요

EUV는 반도체 미세화의 마지막 관문이자, 반도체 밸류체인에서 가장 병목이 심한 단계다. 칩 회로를 잘게 쪼갤수록 더 빠르고 전력 효율 좋은 칩이 나오는데, 회로를 잘게 쪼개려면 그만큼 짧은 파장의 빛이 필요하다. 기존 ArF 광원(파장 193nm)은 7나노 벽에서 한계에 부딪혔고, 그 벽을 넘는 유일한 해법이 파장 13.5nm의 EUV다. 문제는 이 기술이 너무 어려워서, 전 세계에서 EUV 노광 장비를 양산할 수 있는 회사가 네덜란드 ASML 단 한 곳이라는 점이다.[1] 한 대 가격은 EUV가 약 2,000억 원, 차세대 High-NA EUV는 약 4,000억 원에 달한다.[2]

한국 투자자에게 EUV가 중요한 이유는 분명하다. EUV 양산 능력을 가진 회사는 사실상 TSMC·삼성전자·SK하이닉스 정도이고, 이 세 회사의 첨단 공정 경쟁이 곧 AI 반도체 시대의 승부처이기 때문이다. EUV 밸류체인의 핵심 종목을 실시간 스냅샷으로 확인해보자.

종목 스냅샷ASMLASML
—
52주 범위 — – —
시가총액—PER—
배당수익률—섹터—
종목 스냅샷TSMCTSM
—
52주 범위 — – —
시가총액—PER—
배당수익률—섹터—
종목 스냅샷삼성전자KRX:005930
—
52주 범위 — – —
시가총액—PER—
배당수익률—섹터—
종목 스냅샷엔비디아NVDA
—
52주 범위 — – —
시가총액—PER—
배당수익률—섹터—
심화 리포트Nvidia 기업분석 보기→

2.쉬운 정의: 왜 빛의 파장이 칩 성능을 결정하나

EUV 쉬운 정의: 왜 빛의 파장이 칩 성능을 결정하나

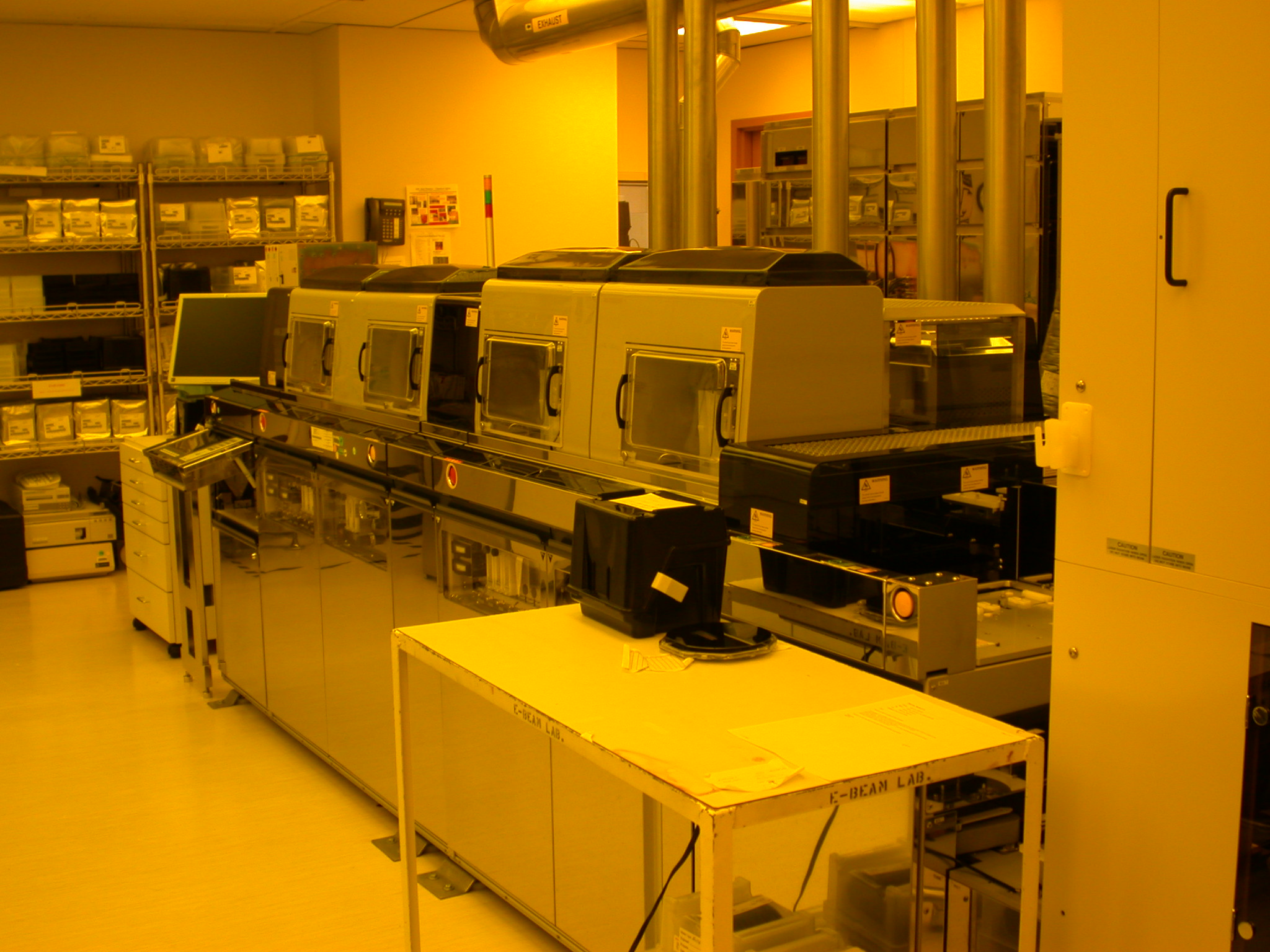

반도체 노광은 사진 인화와 원리가 같다. 회로 도면(마스크)에 빛을 쪼여, 빛에 반응하는 감광액(포토레지스트)[3]을 바른 웨이퍼[4]에 회로 그림자를 새기는 것이다. 여기서 핵심은 단순한 직관 하나다. 그릴 수 있는 선의 굵기는 빛의 파장에 비례한다. 굵은 붓으로는 가는 선을 못 긋는 것과 같다.

  • ArF(불화아르곤) 광원: 파장 193nm. 굵은 붓. 여러 번 덧그리는 멀티 패터닝[5]으로 억지로 미세화했지만, 공정 단계가 폭증해 비용·수율 부담이 컸다.
  • EUV 광원: 파장 13.5nm. 가는 붓. 한 번에 미세 회로를 그릴 수 있어 공정 단계가 줄고, 7나노 이하에서 사실상 유일한 선택지가 됐다.

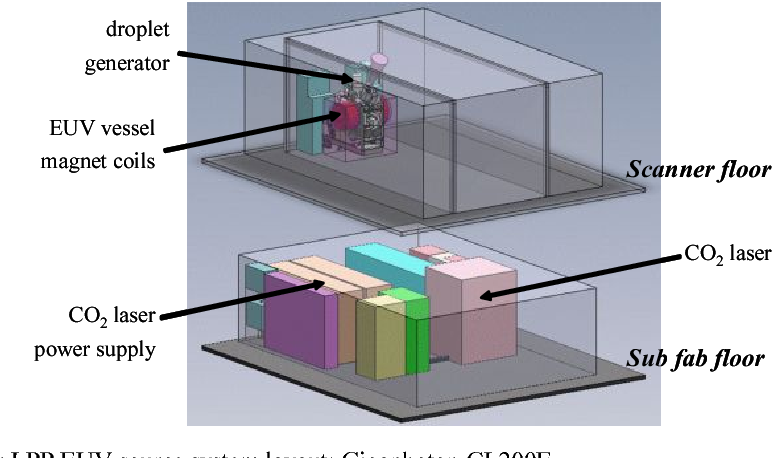

빛을 만드는 방식 자체도 차원이 다르다. EUV 광원은 진공 챔버 안에서 미세한 주석(Sn) 방울에 강력한 레이저를 초당 5만 번씩 쏴 플라스마로 터뜨려 빛을 얻는다. 거울도 일반 렌즈가 아니라 수십 겹을 코팅한 반사경을 쓴다. EUV 빛은 공기는 물론 유리까지 흡수해버려, 통과시키는 렌즈를 만들 수 없기 때문이다.


3.산업 구조 (밸류체인)

EUV 산업 구조 (밸류체인)

EUV는 단일 장비가 아니라, 극소수 공급사가 단계별로 독점하는 정밀 공급망의 집합이다. 어느 한 단계만 막혀도 전체 칩 생산이 멈춘다.

밸류체인 단계 역할 대표 기업 특징
노광 장비 EUV 시스템 통합·양산 ASML 사실상 독점
광원(레이저) 13.5nm 빛 생성 사이머(ASML 자회사), 트럼프 레이저 광원 과점
광학·렌즈 반사경·광학계 자이스(ZEISS) 정밀 광학 독점적 지위
포토레지스트 감광 소재 JSR, 신에쓰, 도쿄오카공업 일본 기업 집중
블랭크마스크·마스크 회로 원판 호야, 신에쓰, 삼성전자 소재·후공정 과점
펠리클·검사 마스크 보호막·결함검사 미쓰이화학, KLA 고난도 부품

장비 한 대를 만드는 데 부품 약 10만 개가 들어가고, 전 세계 수백 개 협력사가 얽힌다. 그래서 EUV는 한 나라가 단독으로 복제할 수 없는 '국제 분업의 결정체'로 불린다.

불스토리 관점: EUV의 진짜 해자는 기술 그 자체가 아니라 '복제 불가능성'이다. 설계도를 통째로 넘겨받아도 자이스의 반사경, 일본의 소재, 30년 누적된 노하우 없이는 못 만든다. 미국이 대중 수출 통제의 핵심 고리로 ASML 장비를 지목한 이유가 여기 있다. 칩을 막는 가장 효율적인 방법은, 칩을 만드는 장비를 막는 것이다.


4.핵심 공정·용어

4.1.High-NA EUV

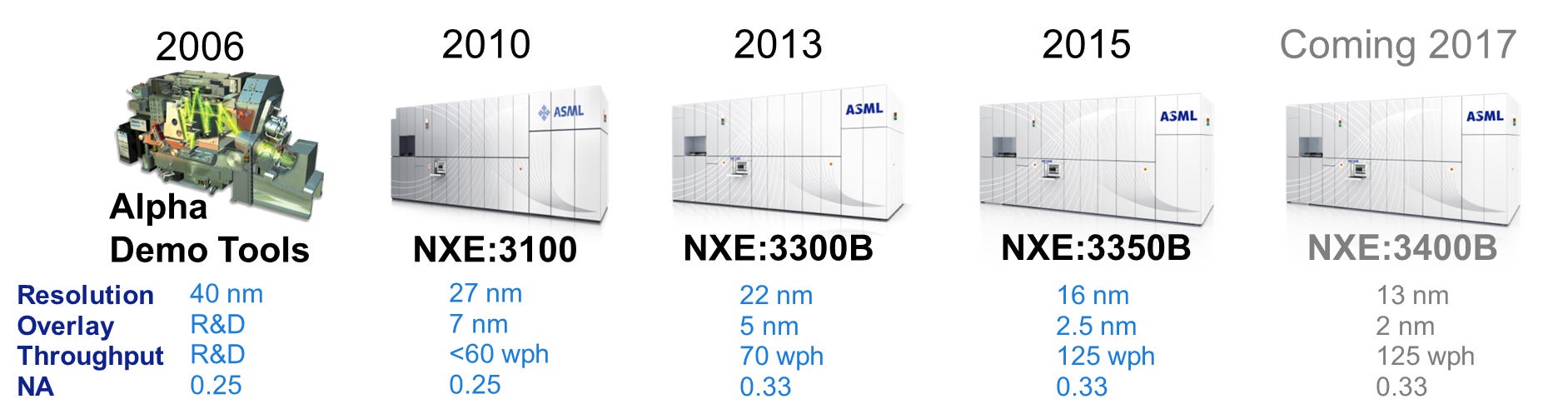

NA(개구수, Numerical Aperture)를 기존 0.33에서 0.55로 키운 차세대 EUV. 렌즈가 빛을 더 넓은 각도로 모아 더 미세한 회로를 새긴다. 2나노 이하 공정의 핵심으로 꼽히며, TSMC·삼성전자·인텔이 도입 경쟁 중이다. 다만 한 대 가격이 약 4,000억 원에 이르고, 노출 면적이 절반으로 줄어 생산성 보완 과제가 남아 있다.[6]

4.2.멀티 패터닝 vs. 싱글 패터닝

ArF로 미세 회로를 그리려면 같은 층을 여러 번 나눠 노광하는 멀티 패터닝이 필요했다. EUV는 한 번(싱글 노광)에 그릴 수 있어 공정 단계와 마스크 수가 줄어든다. 단계가 줄면 수율[7]이 올라가고, 수율이 곧 이익이다.

4.3.가동률과 ASP

EUV 장비는 워낙 비싸서, 얼마나 쉬지 않고 돌리느냐(가동률)가 파운드리[8] 원가를 좌우한다. 장비 가격(ASP, 평균판매단가)이 세대마다 뛰면서, ASML 같은 장비사 입장에선 출하 대수가 줄어도 매출이 늘 수 있는 구조가 됐다.

4.4.포토레지스트·블랭크마스크

EUV 전용 감광 소재(포토레지스트)와 회로 원판(블랭크마스크)은 일본 기업이 사실상 독과점한다. 2019년 일본의 대한국 수출 규제 당시 핵심 품목에 포토레지스트가 포함됐던 이유다. 장비만 있다고 칩이 나오는 게 아니라, 소재 공급이 끊기면 라인이 멈춘다.


5.시장 사이클: 역사 → 현황 → 전망

5.1.30년의 회임 (1990년대~2010년대)

EUV는 1990년대 미국 국립연구소에서 출발한 개념이지만, 광원 출력이 너무 약해 "영원히 양산 안 될 기술"이라는 비아냥을 들었다. 이 기술을 끝까지 붙든 곳이 ASML이었고, 인텔·삼성·TSMC가 공동 투자로 개발 자금을 댔다. 길고 긴 회임기였다.

5.2.양산 진입 (2018~2019년)

TSMC가 2018년 7나노 공정에 EUV를 처음 양산 적용하면서 판이 뒤집혔다. 삼성도 거의 동시에 진입했다. 무어의 법칙이 한계에 부딪혔다던 미세화 경쟁이, EUV 덕에 한 사이클 더 연장됐다.

5.3.AI 변곡점 (2024년 이후)

인공지능(AI) 가속기 수요가 폭발하면서, EUV는 'AI 칩을 만드는 필수 관문'으로 격상됐다. 엔비디아의 AI 가속기는 TSMC의 EUV 기반 첨단 노드에서 생산되고, 그 칩에 붙는 HBM 역시 첨단 공정을 요구한다. 첨단 칩 수요가 늘수록 EUV 장비 수요도 따라 늘어나는 구조다.

관련 글 보기

5.4.구조적 성장인가, 사이클인가

EUV 장비 출하는 파운드리·메모리의 설비투자(CAPEX) 사이클에 직결된다. AI 투자가 이어지는 한 첨단 노드 증설 수요가 받쳐주지만, 빅테크 CAPEX가 꺾이면 장비 발주는 가장 먼저 미뤄지는 항목이 된다. 장비는 후행 지표이자 변동성이 큰 영역이라는 점을 잊으면 안 된다.


6.리스크 및 쟁점

지정학·수출 통제 EUV 장비는 미·중 기술 패권의 최전선이다. 네덜란드 정부는 미국과 보조를 맞춰 ASML의 첨단 EUV·일부 DUV 장비의 대중 수출을 단계적으로 제한해왔다.[9] 정책 한 줄이 장비사 수주 전망을 바꿀 수 있는 구조다.

극단적 공급 집중 노광은 ASML, 광학은 자이스, 소재는 일본으로 단계마다 공급사가 한두 곳에 쏠려 있다. 효율의 정점이지만, 동시에 단일 장애점(single point of failure)이다. 한 단계의 사고가 전 세계 칩 생산을 흔들 수 있다.

기술 난도와 도입 지연 High-NA EUV는 가격·생산성·수율 측면에서 검증이 진행 중이다. 도입 일정이 예상보다 늦어지거나, 비용 대비 효과가 기대에 못 미치면 첨단 공정 로드맵 전체가 흔들릴 수 있다.

소재 의존 포토레지스트·블랭크마스크 등 핵심 소재의 일본 의존이 높아, 통상 마찰이 곧 공급 리스크로 전이될 수 있다. 장비를 갖춰도 소재가 막히면 무용지물이라는 게 2019년의 교훈이다.


7.주요 종목

EUV는 '장비 한 곳 독점 + 후방 소재 과점'이라 투자 진입점이 좁고 명확하다.

노광 장비 (네덜란드)

  • ASML: EUV 노광 장비의 사실상 독점 공급사. 수주잔고(백로그)와 High-NA 도입 속도가 핵심 지표다. 미국 증시에 ADR(티커 ASML)로 상장돼 있다.

파운드리·메모리 (대만·한국)

  • TSMC: EUV를 가장 먼저·가장 많이 돌리는 최대 고객. AI 가속기 첨단 노드 물량을 대부분 수주한다.
  • 삼성전자: 파운드리·메모리 양쪽에서 EUV를 운용하는 사실상 유일한 종합 반도체 기업.
  • SK하이닉스: DRAM 미세화에 EUV를 적용, HBM 경쟁력의 기반으로 삼고 있다.

전방 수요 (미국)

  • 엔비디아: 직접 EUV를 쓰진 않지만, 자사 AI 가속기를 TSMC의 EUV 공정에서 위탁 생산한다. EUV 수요를 끌어올리는 최종 수요처.

ETF로 접근하기 개별 장비주가 부담스럽다면, 반도체 섹터 전체를 담는 ETF가 대안이다. SOXX·SMH 등이 장비·파운드리·팹리스를 한 바구니에 담아 EUV 밸류체인 익스포저를 분산한다.[10]


8.알아두면 좋은 포인트

  • 왜 거울만 쓰나: EUV 빛은 유리·공기조차 흡수해버려, 통과형 렌즈를 쓸 수 없다. 그래서 전 광학계가 수십 겹 코팅한 반사경으로만 구성된다. 이 반사경 정밀도가 곧 해상도를 결정한다.
  • 주석 방울 폭발: EUV 광원은 초당 약 5만 개의 주석 방울에 레이저를 쏴 플라스마로 만들어 빛을 얻는다. 이 광원 안정성이 가동률을, 가동률이 파운드리 원가를 좌우한다.
  • 펠리클의 난제: 마스크에 먼지가 앉으면 칩이 통째로 불량 난다. 이를 막는 얇은 보호막(펠리클)이 EUV 빛을 견디게 만드는 것 자체가 고난도 기술이라, 오랫동안 풀리지 않은 과제였다.
  • EUV와 데이터센터의 연결: 빅테크(구글·마이크로소프트·아마존·메타)의 생성형 AI CAPEX → AI 가속기 주문 → TSMC EUV 라인 가동 → ASML 장비 발주로 이어진다. 수요의 출발점이 클라우드 투자라는 뜻이다.

9.외부 링크 · 둘러보기

공식 데이터 출처

  • ASML 공식: asml.com
  • SEMI (국제반도체장비재료협회): semi.org

관련 문서 반도체 · TSMC · 삼성전자 · SK하이닉스 · 엔비디아 · 파운드리 · HBM · 무어의 법칙 · 데이터센터 · ETF



본 문서는 정보 제공용이며 투자 권유가 아닙니다. 모든 투자 결정과 그에 따른 손익은 투자자 본인에게 귀속됩니다.


각주

  1. 1. ASML은 EUV 노광 시스템을 양산·공급하는 유일한 기업이다. 출처: ASML 공식 기술 자료 및 회사 소개. asml.com
  2. 2. 장비 가격은 세대·구성에 따라 달라지는 업계 추정치다. EUV 한 대 약 1.5억~2억 달러, High-NA EUV 약 3.5억 달러 안팎으로 보도돼왔다. 환율 적용 시 변동 가능. (업계·언론 보도 기준, 2024년)
  3. 3. 포토레지스트(감광액): 빛을 받으면 화학적 성질이 변하는 액체. 웨이퍼에 얇게 발라 빛에 노출시키면, 노출된 부분만 남거나 녹아 회로 패턴이 형성된다.

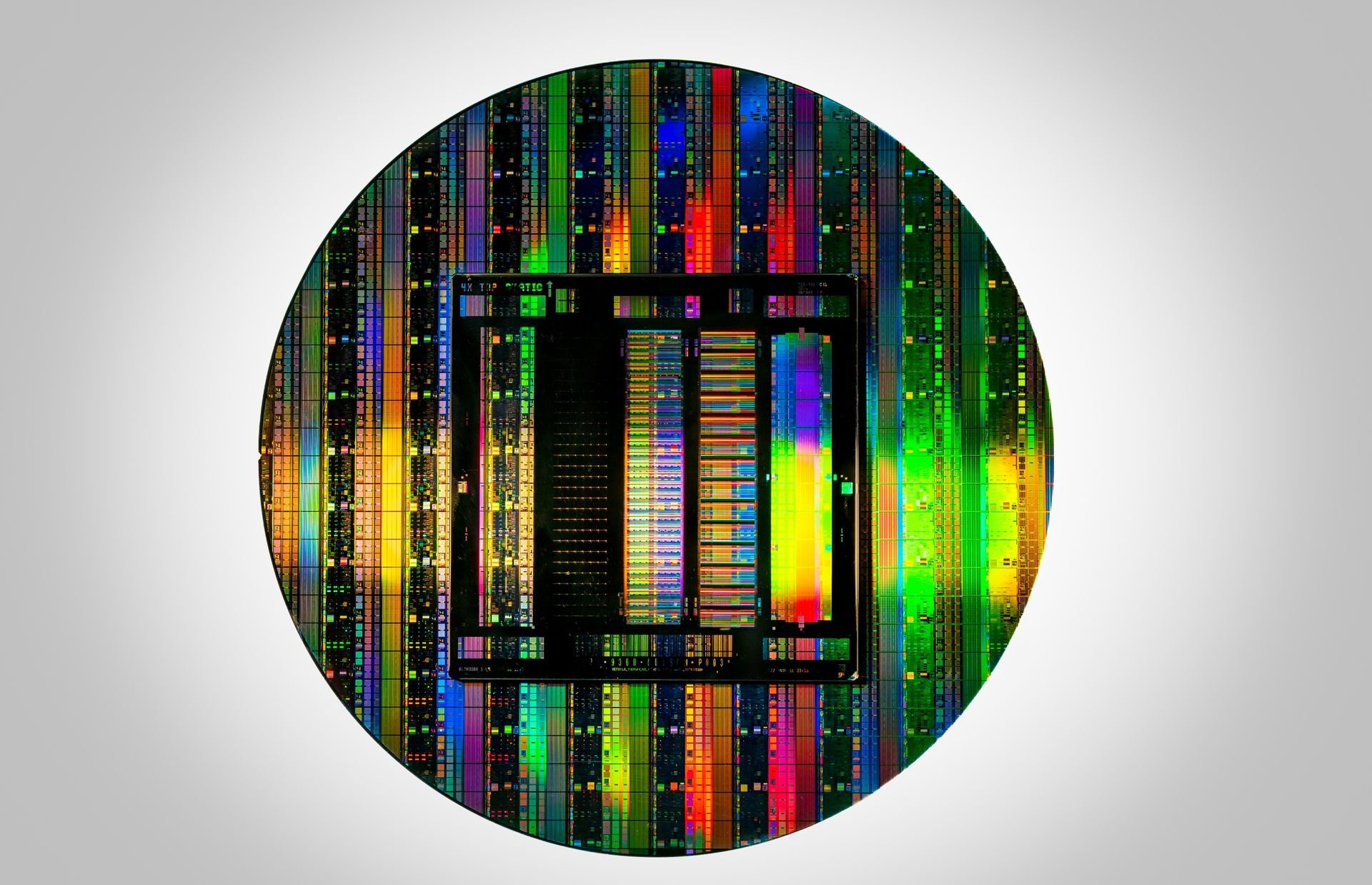

  4. 4. 웨이퍼(Wafer): 칩을 새기는 얇은 실리콘 원판. 현재 지름 300mm가 표준이며, 한 장에 수백~수천 개의 칩이 동시에 만들어진다.
  5. 5. 멀티 패터닝: 빛의 파장이 회로보다 굵을 때, 같은 층을 여러 번 나눠 노광·식각해 미세 패턴을 만드는 우회 기법. 공정 단계가 늘어 비용과 불량 위험이 커진다.
  6. 6. High-NA EUV의 개구수(NA) 0.55, 가격·생산성 과제는 ASML 및 인텔·업계 발표 자료에서 다뤄져왔다. (회사 발표·언론 보도 기준, 2024년)
  7. 7. 수율(Yield): 웨이퍼 한 장에서 정상 동작하는 칩의 비율. 공정 단계가 적을수록 결함 누적이 줄어 수율이 오르고, 수율 1%포인트가 큰 이익 차이로 직결된다.
  8. 8. 파운드리(Foundry): 다른 회사가 설계한 칩을 위탁 생산하는 제조 전문 업체. 첨단 노드일수록 EUV 의존도가 높다.
  9. 9. 네덜란드 정부의 첨단 노광 장비 수출 허가 제도 및 대중 수출 제한 강화는 2023~2024년에 걸쳐 단계적으로 보도·시행됐다. (정부 발표·언론 보도 기준)
  10. 10. SOXX(iShares)·SMH(VanEck)는 미국 증시 상장 반도체 ETF로, ASML ADR을 포함하는 경우가 많다. 구성 종목·비중은 운용사 정책에 따라 변동하며, 매수 시 환율·운용보수 확인이 필요하다.
