파운드리

한 줄 정의 파운드리(Foundry): 다른 회사가 설계한 반도체를 위탁받아 대신 생산해 주는 제조 전문 서비스이자, 그 일을 하는 기업.

통념 교정 흔히 "파운드리는 그냥 반도체 만드는 공장"으로만 안다. 실제로는 설계는 일절 하지 않고 오직 양산만 책임지는 분업 구조의 한 축이며, 핵심 경쟁력은 설계 능력이 아니라 미세 공정 기술과 수율, 그리고 고객의 설계자산을 빼돌리지 않는다는 신뢰다. 같은 칩이라도 어느 파운드리에서 찍느냐에 따라 성능과 원가, 출시 시점까지 갈린다. 그래서 파운드리는 산업의 막후에 있으면서도 사실상 전자기기 전체의 운명을 쥐고 있다.

---

1.개요

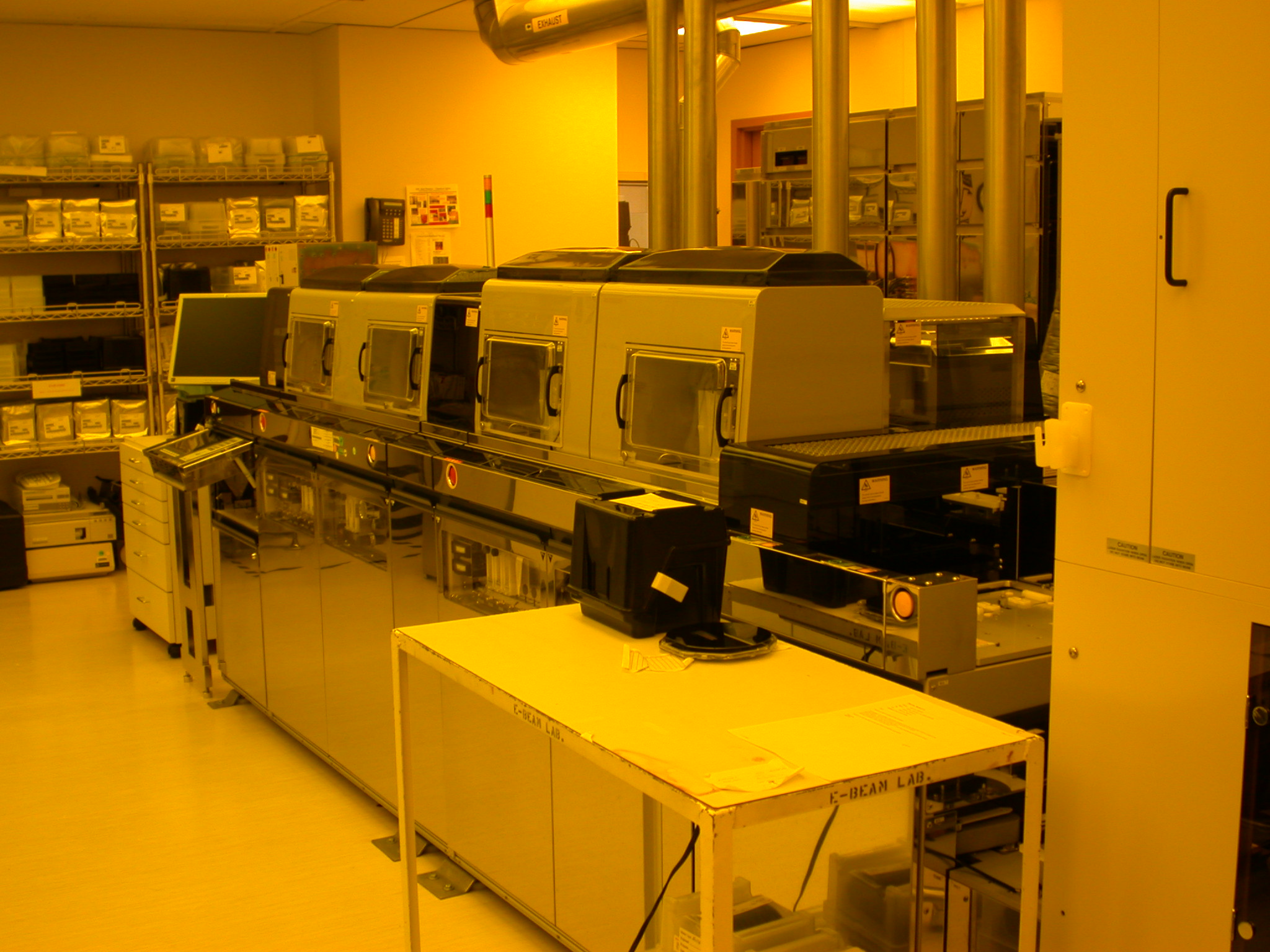

파운드리는 설계와 생산이 분리된 현대 반도체 산업에서 "생산"만 전담하는 영역이다. 팹리스가 그린 설계도(레이아웃)를 받아 웨이퍼를 가공하고, 회로를 새기고, 검사·패키징 직전 단계까지 만들어 넘긴다. AI 반도체 수요가 폭발하면서 GPU·AI 가속기·모바일 AP·맞춤형 칩의 운명이 사실상 파운드리 손에 달리게 됐고, 이 때문에 산업의 병목이자 핵심으로 부상했다. 대표 기업은 설계를 하지 않는 순수 파운드리 TSMC와, 메모리·시스템반도체를 함께 하는 종합 반도체이면서 파운드리를 운영하는 삼성전자, 그리고 자사 칩 제조에서 출발해 외부 수탁으로 전환을 시도하는 인텔이다.

2.연혁·역사

파운드리라는 개념 자체가 처음부터 존재했던 것은 아니다. 반도체 산업 초창기인 1960~70년대에는 칩을 설계하는 회사가 곧 그 칩을 만드는 회사였다. 인텔·텍사스인스트루먼츠·모토로라처럼 설계부터 생산까지 한 지붕 아래서 다 하는 종합 반도체 회사(IDM, Integrated Device Manufacturer)가 산업의 표준이었다. 자기 팹(fab, 제조 공장)을 가지지 못한 작은 설계 회사는 명함조차 내밀기 어려웠다. 칩 하나를 만들려면 수십억 달러짜리 공장이 필요했으니, 진입 장벽 자체가 곧 산업의 질서였다.

이 질서를 통째로 뒤집은 인물이 모리스 창(張忠謀, Morris Chang)이다. 텍사스인스트루먼츠에서 오랜 경력을 쌓은 그는, 칩을 설계하는 능력과 칩을 양산하는 능력은 본질적으로 다른 사업이라는 통찰에 도달한다. 설계만 잘하는 똑똑한 회사는 많은데, 이들이 매번 천문학적 공장 투자에 발목 잡히는 게 산업 전체의 비효율이었다. 그렇다면 "설계는 절대 하지 않고, 오직 남의 설계를 받아 생산만 해 주는" 중립적 제조 전문 회사를 만들면 어떨까. 1987년 대만에서 TSMC(대만적체전로제조)가 설립되면서 이 순수 파운드리(pure-play foundry) 모델이 세상에 처음 등장했다.

초기에는 회의적인 시선이 많았다. "설계도 없이 남의 일감만 받아 공장을 채울 수 있겠느냐"는 것이었다. 그러나 이 모델은 정확히 한 종(種)의 회사를 새로 탄생시켰다. 바로 공장 없이 설계만 하는 팹리스다. 자기 공장을 지을 필요가 없어진 설계 천재들이 우후죽순 창업했고, 이들이 만든 칩을 파운드리가 받아 찍었다. 1990년대 들어 엔비디아(1993년 설립)·퀄컴 같은 회사들이 이 분업 구조 위에서 성장했다. 설계는 팹리스가, 생산은 파운드리가 맡는 "수평 분업"이 반도체 산업의 새 표준으로 자리 잡은 것이다.

2000년대를 거치며 파운드리는 단순 외주처가 아니라 기술 선도자로 위상이 바뀐다. 공정 미세화 경쟁이 격화되면서, 가장 앞선 공정을 가진 파운드리가 가장 좋은 고객(애플·엔비디아·AMD)을 독식하는 구조가 굳어졌다. 특히 2010년대 중반 이후 EUV(극자외선) 노광 장비가 도입되면서 선단 공정의 진입 장벽은 사실상 넘을 수 없는 벽이 됐다. 한때 선두를 다투던 글로벌파운드리스·UMC 등은 최첨단 경쟁을 포기하고 특정 공정에 특화하는 길로 갈라섰고, 최첨단 영역은 TSMC·삼성전자·인텔 세 곳으로 좁혀졌다. 그리고 AI 붐이 터지면서, 파운드리는 마침내 "누가 차세대 컴퓨팅을 만들 수 있느냐"를 결정하는 산업의 심장이 되었다.

3.사업 구조 / 작동 방식

파운드리의 비즈니스는 한 문장으로 요약된다. "남의 칩을 정확하고 안정적으로, 그리고 많이 찍어내는 것." 설계 IP를 직접 소유하지 않으므로 원칙적으로 고객과 경쟁하지 않는데, 바로 이 중립성이 엔비디아·AMD·애플 같은 거대 팹리스를 끌어들이는 토대다. 자기 칩을 직접 설계하는 삼성전자가 파운드리에서 TSMC를 따라잡기 어려운 이유 중 하나도 여기에 있다. 고객 입장에서는 "내 설계 비밀이 경쟁사(삼성 시스템LSI)에 새어 나갈 수 있다"는 잠재적 불안이 늘 깔리기 때문이다.

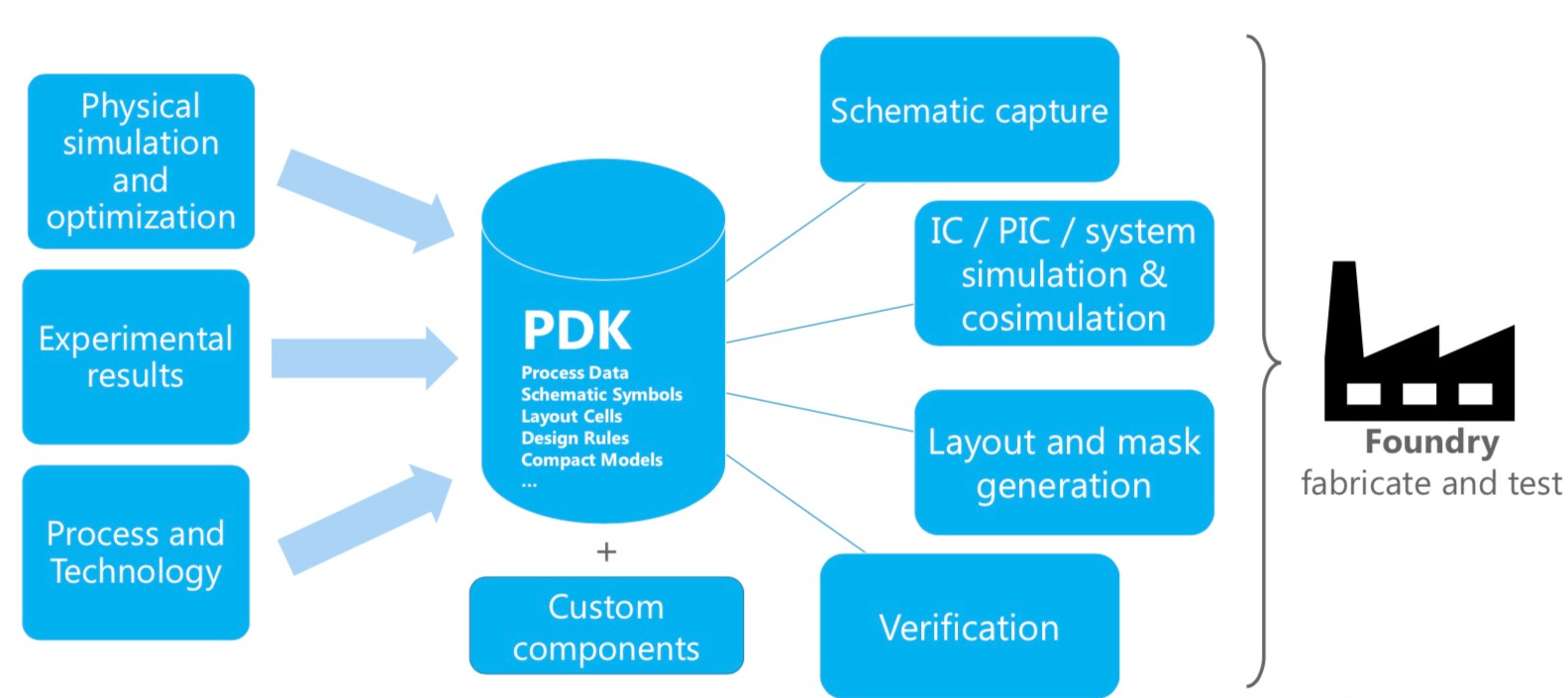

파운드리의 작동은 "공정 노드"라는 세대 단위로 굴러간다. 고객이 칩을 설계할 때는 특정 파운드리의 특정 공정(예: 4나노, 3나노)에 맞춰 설계 규칙(PDK, Process Design Kit)을 받아 그 위에서 그린다. 한 번 그 공정에 맞춰 설계를 완성하면, 다른 파운드리로 옮기려면 설계를 상당 부분 다시 해야 한다. 매출은 결국 세 가지가 결정한다. 첫째 어떤 세대 공정을 돌리는가(선단일수록 단가가 높다), 둘째 가동률이 얼마나 높은가, 셋째 수율이 얼마나 좋은가. 그래서 같은 반도체 기업이라도 파운드리 매출 비중을 보면 그 회사가 위탁생산 중심인지 메모리·시스템반도체 종합형인지 가늠할 수 있다.

수율(Yield)은 파운드리 사업의 진짜 핵심이다. 같은 "3나노"라는 간판을 달아도, 한 웨이퍼에서 멀쩡하게 작동하는 칩이 80% 나오는 회사와 50%만 나오는 회사는 원가 구조가 완전히 다르다. 공정 세대를 발표하는 것과, 그 세대를 돈 되는 양산 수율로 끌어올리는 것은 전혀 다른 차원의 문제다. 삼성전자가 TSMC에 "공정 발표"는 비슷한 시기에 하면서도 점유율 격차를 좁히지 못하는 배경에 바로 이 수율과 신뢰의 누적 격차가 있다. 이 주제는 아래 글에서 자세히 다뤘다.

4.핵심 사건·전환점

파운드리 산업의 판도를 가른 결정적 장면들이 있다. 첫째는 애플의 자체 칩 전환이다. 한때 아이폰의 AP는 삼성 파운드리가 거의 독점 생산했지만, 애플은 점차 물량을 TSMC로 넘겼다. 세계 최대·최고 마진 고객을 잡은 TSMC는 그 매출로 다음 세대 공정에 더 공격적으로 투자할 자금을 확보했고, 이 선순환이 격차를 키웠다. 둘째는 AI 붐이다. 엔비디아의 GPU와 AI 가속기가 모두 TSMC 선단 공정에서 생산되면서, AI 시대의 연산 능력 자체가 한 파운드리에 집중되는 구조가 만들어졌다.

이 집중은 후발주자에게 기회의 틈도 만든다. TSMC 한 곳에 물량이 몰리면 공급이 빠듯해지고, 대형 고객들은 "제2 공급처"를 절실히 원하게 된다. 삼성전자가 구글·엔비디아와의 협력 논의에서 다시 호명되는 이유가 여기에 있다. 삼성과 엔비디아가 HBM 공급과 파운드리 협력을 함께 논의한 회동, 구글이 차세대 AI 반도체 일부를 삼성에 맡기는 방안을 검토한 사례가 대표적이다. 이 두 사례는 아래 글들에서 자세히 다뤘다.

셋째 전환점은 인텔의 파운드리 진출이다. 자사 칩만 만들던 종합 반도체의 대명사 인텔이, 자기 공장을 외부 고객에게 개방하는 파운드리 사업(Intel Foundry)을 전면에 내세웠다. 구글의 대규모 TPU 주문 검토, 엔비디아의 차세대 공정 평가 같은 소식이 잇따르며 "제3의 선단 파운드리"가 등장할지가 산업의 관전 포인트가 됐다. 다만 자사 칩과 외부 고객 칩을 한 회사가 함께 만드는 구조는, 앞서 말한 "중립성" 신뢰 문제를 인텔도 똑같이 안고 간다는 뜻이기도 하다. 이 논쟁은 아래 글에서 자세히 다뤘다.

5.경쟁 구도와 해자

파운드리의 해자는 한 번 쌓이면 좀처럼 무너지지 않는다. 선단 공정 하나를 양산 궤도에 올리려면 천문학적 설비 투자와 수년의 공정 노하우, EUV 같은 첨단 노광 장비 운용 역량이 모두 필요하기 때문이다. 여기에 고객이 한 번 특정 파운드리 공정에 맞춰 칩을 설계하면 다른 곳으로 옮기는 데 막대한 재설계 비용과 시간이 든다. 결국 공정 기술 격차가 곧 수주 경쟁력으로 직결되고, 앞선 기업이 더 많은 물량과 더 좋은 수율을 확보해 다시 앞서가는 규모의 경제가 작동한다.

현재 경쟁 구도는 명확히 계층화돼 있다. 최첨단 선단 공정은 TSMC가 압도적 선두를 지키고, 삼성전자가 추격하며, 인텔이 재진입을 노린다. 그 아래 성숙 공정(legacy node) 영역에서는 UMC·글로벌파운드리스·중국 SMIC 등이 자동차·가전·산업용 칩을 대량으로 받아 안정적으로 돈을 번다. 흥미로운 점은, 최첨단 경쟁에서 빠진 회사들이 오히려 특정 분야에서 견고한 수익을 낸다는 것이다. 화합물 반도체(SiC·GaN) 같은 특화 영역도 마찬가지다.

삼성 내부에서 파운드리와 메모리의 처지가 갈리는 모습도 경쟁 구도를 단적으로 보여준다. 메모리 부문은 호황으로 높은 성과급을 받는 반면, 파운드리 부문은 흑자 전환 시점을 두고 고심하는 상황이 이어진다. 같은 회사 안에서도 위탁생산 사업이 얼마나 "앞선 공정과 안정된 고객 기반"에 목말라 있는지를 드러낸다. 이 상황은 아래 글들에서 자세히 다뤘다.

6.산업 구조·밸류체인

반도체 산업은 크게 설계(팹리스) → 제조(파운드리) → 패키징·테스트(OSAT)로 나뉜다. 파운드리는 이 가운데 제조를 맡으며, 위로는 EUV 노광기를 비롯한 장비·소재 업체에 절대적으로 의존하고 아래로는 패키징 공정과 연결된다. 파운드리가 아무리 뛰어나도 ASML의 EUV 장비, 어플라이드 머티어리얼즈·램리서치의 식각·증착 장비가 없으면 한 발짝도 나아가지 못한다. 장비주가 반도체 사이클의 선행 지표처럼 움직이는 이유가 여기에 있으며, 이 내용은 아래 글에서 자세히 다뤘다.

밸류체인의 또 다른 축은 소재·소모품이다. 공정이 미세화되고 설비 투자가 늘수록, 웨이퍼를 깎고 닦고 채우는 데 들어가는 화학 소재와 소모성 부품 수요가 구조적으로 함께 증가한다. 화려한 완성 칩 뒤에서 조용히 매출을 쌓는 소재·소모품 기업들이 "반도체의 숨은 수혜주"로 불리는 배경이다. 파운드리 한 곳이 새 팹을 지을 때마다, 그 그늘 아래 수많은 협력사의 매출이 따라 움직인다. 이 구조는 아래 글에서 자세히 다뤘다.

최근에는 칩렛·3D 적층 같은 고급 패키징이 중요해지면서 파운드리와 패키징의 경계가 흐려지고 있다. 여러 작은 칩을 하나로 묶고, HBM 같은 메모리를 연산 칩 옆에 바짝 붙여 한 패키지로 만드는 흐름이다. 이 "후공정"이 성능을 좌우하는 시대가 되면서, TSMC는 첨단 패키징 역량까지 끌어안아 영역을 넓히고 있다. 즉 파운드리의 정의 자체가 "웨이퍼 가공"에서 "완성품에 가까운 통합 제조"로 확장되는 중이다.

7.시장 사이클·관전 포인트

파운드리는 본질적으로 경기 민감 업종이다. PC·스마트폰·서버 같은 전방 수요가 살아나면 가동률이 오르고, 재고 조정이나 수요 둔화가 오면 가동률이 빠르게 흔들린다. 다만 AI·데이터센터·자율주행 같은 구조적 성장 수요가 붙는 선단 공정은 일반 소비재 사이클과 다소 다르게 움직이는 경향이 있다. 그래서 같은 "파운드리"라도 어떤 공정 세대에 노출돼 있느냐에 따라 사이클 체감이 크게 갈린다. 성숙 공정 위주 회사는 가전·자동차 경기를, 선단 공정 회사는 AI 투자 사이클을 따라간다.

관전 포인트는 결국 "공정 발표"가 아니라 "수율 안정과 대형 고객 확보"다. 시장은 어느 회사가 몇 나노를 발표했느냐보다, 그 공정으로 애플·엔비디아 같은 큰손의 양산 물량을 실제로 받아냈느냐를 본다. 반도체 섹터 전체의 매도와 매수가 특정 대형 칩 기업의 가이던스 하나에 휘청이는 일도 잦은데, 이는 파운드리·팹리스·장비가 하나의 사슬로 엮여 있기 때문이다.

8.리스크·쟁점

가장 큰 리스크는 지정학이다. 첨단 파운드리 생산이 특정 지역에 고도로 집중돼 있어, 공급망을 여러 나라로 분산하려는 움직임이 계속된다. 미국·일본·유럽이 자국 내 팹 유치에 막대한 보조금을 쏟는 것도 이 때문이다. 둘째는 거대 설비 투자다. 한 세대 공정에 투입한 자본을 회수하기 전에 수요가 꺾이면 타격이 크고, 그래서 파운드리는 늘 "미래 수요에 대한 베팅"이라는 도박적 성격을 띤다.

셋째는 수율과 신뢰다. 공정 숫자(나노미터)가 같아도 수율이 낮으면 실질 경쟁력이 떨어지므로, 단순한 공정 세대 발표만으로 우열을 단정해서는 안 된다. 넷째는 후발주자가 신규 고객을 확보하는 일의 어려움이다. 작은 팹리스의 테스트칩 수주처럼 작은 거래부터 신뢰를 쌓아 올리는 과정이 필요한데, 한 번의 수율 실패가 누적된 신뢰를 단숨에 무너뜨릴 수 있다.

9.알아두면 좋은 포인트

"순수 파운드리"와 "종합 반도체의 파운드리 부문"은 같은 사업처럼 보여도 체질이 다르다. 전자는 고객과 경쟁하지 않는다는 점이 최대 무기이고, 후자는 그 점에서 늘 의심을 산다. 또 하나, "공정 노드 명칭"은 마케팅 용어에 가까워졌다는 점도 기억할 만하다. 같은 "3나노"라도 회사마다 실제 트랜지스터 밀도와 성능이 다를 수 있어, 숫자만 보고 우열을 가르면 오판하기 쉽다. 마지막으로, 파운드리는 절대 혼자 굴러가지 않는다. 장비(ASML·어플라이드·램), 소재, 패키징, 그리고 설계까지 거대한 생태계의 한가운데 박혀 있어, 파운드리를 이해하면 반도체 산업 전체의 권력 지도가 보인다.

10.정성 비교: 팹리스 vs 파운드리

구분	팹리스	파운드리
핵심 역량	칩 설계·아키텍처	양산 공정·수율
자본 부담	상대적으로 가벼움	막대한 설비 투자
고객과의 관계	최종 제품 경쟁	중립적 수탁(원칙상 경쟁 안 함)
진입 장벽	설계 인력·IP	천문학적 팹·공정 노하우
대표 기업	엔비디아·AMD	TSMC·삼성전자
