한 줄 정의 HBM(High Bandwidth Memory, 고대역폭 메모리): D램 칩을 수직으로 쌓고 TSV로 관통 연결해, 좁은 면적에서도 매우 넓은 데이터 통로를 확보한 메모리. '빠른 D램'이 아니라 '넓은 D램'이다.

통념 교정 흔히 HBM을 "속도가 빠른 고급 메모리"로 안다. 실제 차별점은 개별 셀의 속도가 아니라 한꺼번에 주고받는 데이터의 '폭(대역폭)'이다. 일반 D램이 좁은 도로로 빠르게 차를 보낸다면, HBM은 1024차선 이상의 광폭 도로를 깔아 같은 시간에 훨씬 많은 데이터를 흘려보낸다. AI에서 HBM이 필수가 된 이유도 여기 있다 — 연산 칩이 굶지 않게 데이터를 '많이' 공급하는 게 핵심이다.

---

1.개요

HBM은 여러 개의 D램 다이를 평평하게 나열하는 대신 위로 쌓고, 층 사이를 TSV(실리콘 관통 전극)로 수직 연결한 메모리 기술이다. 같은 전력으로 훨씬 많은 데이터를 주고받을 수 있어 AI 반도체와 고성능 GPU의 표준 메모리로 자리 잡았다. AI 가속기 옆에 HBM이 붙어야 비로소 제 성능이 나오기 때문에, HBM 공급 능력은 차세대 AI 칩 공급망의 핵심 변수다. 대표 기업은 SK하이닉스·삼성전자·마이크론

이며, 수요를 견인하는 쪽은 엔비디아의 AI GPU다. 흥미로운 점은, HBM이 한동안 "비싸기만 하고 잘 안 팔리는 비주류 메모리"로 취급받았다는 것이다. 그 천덕꾸러기가 AI 시대의 가장 귀한 부품으로 신분 상승한 과정이 곧 HBM의 역사다.

2.연혁·역사 — 그래픽 메모리에서 AI의 심장으로

HBM의 뿌리는 'D램 적층'이라는 오래된 아이디어에 있다. D램은 본질적으로 평면 위에 셀을 깔아 만드는 부품인데, 면적을 더 늘리지 않고 용량과 대역폭을 키우려면 결국 '위로 쌓을 수밖에 없다'는 발상은 업계에서 일찍부터 거론됐다. 문제는 쌓는 것 자체가 아니라, 쌓은 층끼리 신호를 어떻게 주고받느냐였다. 칩 옆면에 가느다란 선을 둘러 연결하는 방식은 신뢰성과 대역폭에 한계가 명확했다.

돌파구는 TSV(Through-Silicon Via, 실리콘 관통 전극)였다. 칩을 위아래로 관통하는 수직 전극을 뚫어, 층과 층 사이에 수천 개의 짧은 통로를 직접 내는 방식이다. 엘리베이터를 건물에 박아 넣는 것에 비유할 수 있다. 이 TSV 기반 적층 D램을 표준화하려는 움직임이 JEDEC(반도체 표준화 단체)을 중심으로 진행됐고, 그 결과물이 1세대 HBM이었다. 초기 HBM은 AI가 아니라 고성능 그래픽카드와 일부 슈퍼컴퓨터, 네트워크 장비를 겨냥한 '특수 목적 메모리'였다. 당시만 해도 시장은 좁았고, 만들기는 까다로웠으며, 단가는 비쌌다.

HBM은 이후 세대를 거듭하며 대역폭과 적층 단수를 끌어올렸다. HBM2, HBM2E를 지나 HBM3, HBM3E로 이어지는 과정에서 한 패키지가 품는 용량과 데이터 통로가 계속 넓어졌다. 그러나 진짜 전환점은 기술 사양표가 아니라 '수요의 폭발'에서 왔다. 대규모 언어모델과 생성형 AI가 등장하면서, AI 가속기가 굶지 않으려면 어마어마한 메모리 대역폭이 필요해진 것이다. 평면 D램으로는 도저히 감당할 수 없는 이 갈증을, 광폭 구조의 HBM이 정확히 메웠다. 비주류였던 메모리가 하루아침에 AI 인프라의 '병목을 푸는 열쇠'가 됐다.

이 과정에서 SK하이닉스는 HBM에 일찍, 그리고 집요하게 투자한 보상을 받았다. 시장이 작던 시절에도 적층·패키징 노하우를 축적해 둔 덕에, AI 수요가 터졌을 때 가장 먼저 고객사 인증을 통과하며 주도권을 쥐었다. 반대로 삼성전자는 메모리 1위 사업자임에도 초기 HBM 흐름에서 다소 뒤처졌다는 평가를 받았고, 차세대인 HBM4·HBM4E 국면에서 격차를 만회하려 공세적으로 움직였다. 한편 마이크론은 후발 주자였지만 공급 계약과 증설로 빠르게 따라붙으며 3강 구도를 굳혔고, 주가 역시 HBM 내러티브의 대표주처럼 움직였다. 각 기업의 전략과 투자 포인트는 아래 글들에서 자세히 다뤘다.

3.구조와 작동 방식

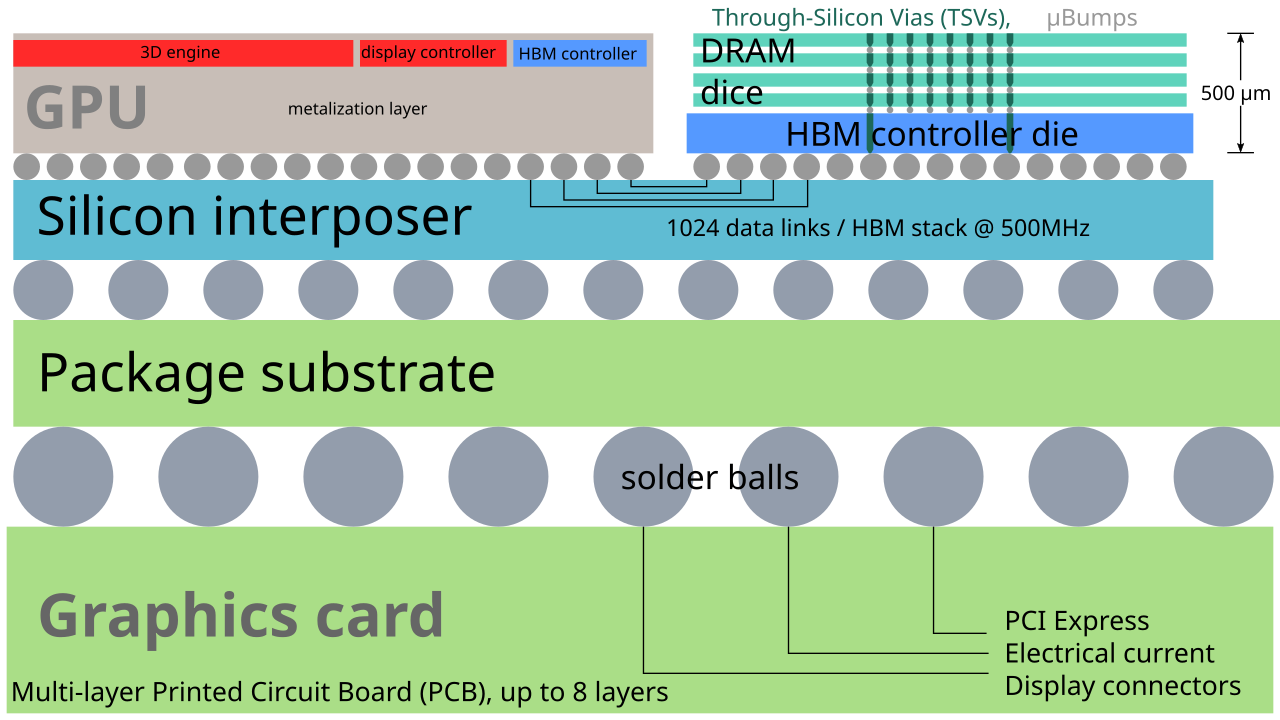

HBM의 작동 원리는 '쌓고, 뚫고, 가까이 붙인다'로 요약된다. 먼저 여러 장의 D램 다이를 수직으로 적층하고, 그 층들을 TSV로 관통 연결한다. 이 입체 구조 덕분에 좁은 바닥 면적에서도 1024비트 이상의 광폭 인터페이스를 구현할 수 있다. 평면 D램이 칩 가장자리로 핀을 뽑아내는 데 한계가 있는 것과 달리, HBM은 칩 '아래로' 신호를 통과시켜 통로 수 자체를 폭발적으로 늘린다.

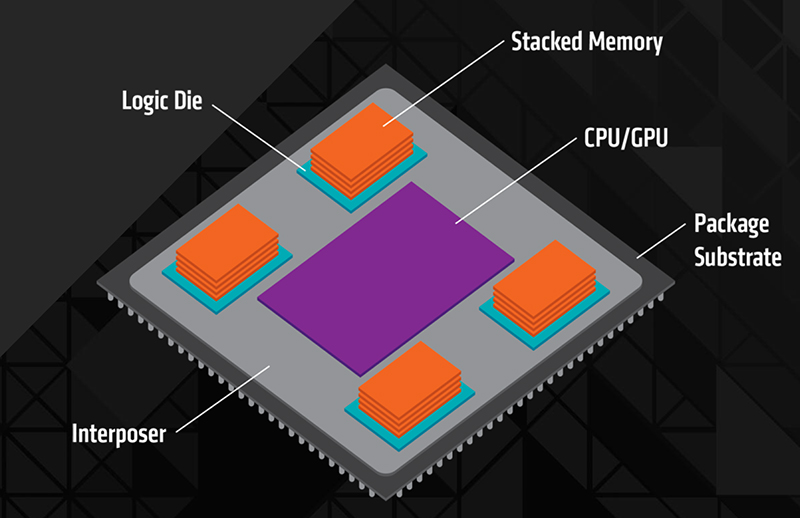

둘째, 신호가 오가는 물리적 거리를 줄인다. 적층된 HBM 스택은 연산 칩(GPU·AI 가속기)과 함께 인터포저라는 중간 배선층 위에 나란히 올라간다. 메모리와 연산 칩을 같은 기판 위에 바짝 붙여 놓으면 신호가 이동하는 거리가 짧아지고, 그만큼 전력 손실과 지연이 줄어든다. 이 '연산 칩 + HBM + 인터포저'를 한 덩어리로 묶는 작업이 첨단 패키징이며, CoWoS 같은 패키징 기술이 여기 동원된다.

셋째, 열을 다스린다. 칩을 위로 쌓을수록 가운데 층의 열이 빠져나가기 어려워지는데, 적층 단수가 8단·12단·그 이상으로 높아질수록 발열 관리가 곧 수율과 신뢰성을 좌우한다. 그래서 최신 세대에서는 열을 빼내는 경로를 설계 단계에서부터 따로 고민한다. 결국 HBM의 성능은 단일 칩 하나가 아니라 '적층 + 패키징 + 열 설계'가 함께 완성하는 시스템 성과다.^[1]

4.왜 AI에서 중요한가 — 메모리 장벽

대규모 언어모델과 생성형 AI에서는 연산 성능만큼이나 메모리 대역폭이 전체 속도를 좌우한다. 연산 칩이 아무리 빨라도 데이터 공급이 막히면 칩이 놀게 되는데, 이를 '메모리 장벽(memory wall)'이라 부른다. 학습 과정에서는 수십억~수천억 개의 파라미터와 중간 활성값을 끊임없이 주고받아야 하므로, 메모리가 얼마나 '많이, 빠르게' 데이터를 공급하느냐가 그대로 학습 시간과 비용으로 환산된다. 추론(서비스 운영) 단계에서도 모델 가중치를 메모리에서 계속 읽어야 하기 때문에, 대역폭은 응답 속도와 동시 처리량을 결정한다.

그래서 AI 가속기에서 HBM은 옵션이 아니라 사실상 필수 부품이 됐다. 같은 연산 코어를 달고도 HBM이 받쳐주지 않으면 칩이 가진 성능의 상당 부분을 못 쓰게 된다. 차세대 AI 플랫폼으로 갈수록 한 가속기에 더 많은, 더 빠른 HBM을 붙이려는 경쟁이 벌어지는 것도 이 때문이다. 차세대 플랫폼에서 메모리 비중과 비용이 크게 뛴다는 분석이 반복적으로 나오는 배경도 여기 있다. HBM은 'AI 칩의 부품'을 넘어, AI 인프라 투자가 늘수록 함께 커지는 구조적 수혜 품목이 된 셈이다.

5.핵심 사건·전환점

HBM 서사에서 결정적 장면은 '수요가 공급을 앞질러 버린 순간'이다. AI 투자 사이클이 본격화하자 HBM 주문이 폭주했고, 일부 공급사는 향후 수년 치 물량이 사실상 매진됐다고 밝히는 상황까지 왔다. 메모리 산업에서 "몇 년 치가 미리 팔렸다"는 말은 흔치 않다. 전통적으로 D램은 호황과 불황을 오가는 사이클 산업이었는데, HBM은 그 사이클을 일시적으로 무력화할 만큼 강한 수요에 올라탄 것이다.

또 하나의 전환점은 '세대 경쟁의 가속'이다. HBM3E를 지나 HBM4·HBM4E로 넘어가는 국면에서, 누가 먼저 차세대 샘플을 고객사에 보내고 인증을 통과하느냐가 점유의 갈림길이 됐다. SK하이닉스가 차세대 12단 샘플을 주요 고객사에 공급했다는 소식, 삼성전자가 차세대 샘플 출하로 주도권 탈환을 노린다는 소식이 잇따라 나온 것도 이 경쟁의 단면이다. 여기에 마이크론까지 공급 계약과 증설로 가세하면서, HBM은 '3사 모두가 사활을 거는 전장'이 됐다.

세 번째 장면은 'HBM이 메모리주의 주가를 끌어올리는 핵심 내러티브가 된 것'이다. 과거 메모리 기업의 주가는 범용 D램·낸드 가격에 좌우됐지만, AI 국면에서는 HBM 비중과 차세대 경쟁력이 밸류에이션의 중심 변수로 떠올랐다. 다만 이를 두고 "AI 인프라가 만든 구조적 기회"라는 해석과 "결국은 또 한 번의 메모리 사이클"이라는 경계가 동시에 제기되며, HBM은 강세론과 신중론이 정면으로 부딪히는 주제이기도 하다. 이 논쟁은 아래 글들에서 자세히 다뤘다.

6.경쟁 구도·해자

HBM은 소수의 메모리 강자만 양산할 수 있는 고난도 제품이다. 칩을 여러 단으로 정밀하게 쌓고 TSV로 연결한 뒤, 연산 칩과 함께 패키징하고 발열까지 잡아야 하는 공정이 까다로워, SK하이닉스·삼성전자·마이크론 3사가 사실상 시장을 주도해 왔다. 진입 장벽이 높은 이유는 단순히 '쌓는 기술' 때문만이 아니다. 수율(양품 비율)을 끌어올리는 노하우, 까다로운 고객사 인증을 통과한 트랙 레코드, 차세대 캐파를 선제적으로 깔아 둔 투자 여력이 함께 쌓여야 하기 때문이다. 이 셋은 하루아침에 복제되지 않으며, 그것이 곧 HBM의 해자다.

세대 전환(HBM3 → HBM3E → HBM4 → HBM4E)과 적층 단수 경쟁(8단 → 12단 → 그 이상)이 빠르게 진행되며, 매 세대마다 주도권이 미세하게 재편된다. 최근에는 중국 메모리 업체들이 12단 양산을 추진하는 등 후발 주자의 진입 시도도 나타났지만, 첨단 세대에서는 여전히 기존 강자들의 격차가 크다. 결국 누가 먼저 고객사 인증을 통과해 차세대 AI GPU에 탑재되느냐가 점유의 갈림길이다. 한 세대를 놓치면 다음 세대에서 따라잡기 위해 더 큰 비용을 치러야 하는, 누적적 경쟁 구조다.

7.산업 구조·밸류체인

HBM은 메모리 단품이 아니라 'AI 서버용 패키지 생태계'의 한 부품으로 이해해야 한다. 밸류체인을 거슬러 올라가면, HBM 수요의 출발점은 엔비디아 같은 AI 가속기 설계사다. 이들이 차세대 GPU에 더 많은 HBM을 붙일수록 메모리 3사의 수요가 늘고, 동시에 그 GPU를 TSMC 같은 파운드리가 첨단 CoWoS 패키징으로 묶어내야 비로소 완제품이 된다. 즉 HBM은 메모리 3사뿐 아니라, AI 칩 설계·파운드리·첨단 패키징과 한 사슬로 엮여 있다.

이 사슬 어디에 병목이 생겨도 HBM 흐름은 영향을 받는다. 패키징 캐파가 모자라면 HBM이 충분해도 완제품이 안 나오고, 반대로 패키징이 준비돼도 HBM이 모자라면 AI 서버 출하가 막힌다. 그래서 HBM 투자를 볼 때는 메모리 업황만이 아니라 AI GPU 출하 계획, 데이터센터 투자 규모, 첨단 패키징 증설 속도를 함께 읽어야 한다. HBM은 'AI 자본 지출(CapEx) 사이클'의 한가운데에 박혀 있는 부품이다.

8.시장 사이클·관전 포인트

전통적으로 메모리는 대표적인 사이클 산업이다. 수요가 좋을 때 모두가 증설하고, 공급이 한꺼번에 쏟아지면 가격이 무너지고, 다시 감산과 재고 소진을 거쳐 회복하는 사이클이 반복돼 왔다. HBM의 등장은 이 사이클의 성격을 바꿨다. AI 수요가 워낙 강하고 공급이 제한적이라 한동안 '구조적 호황'처럼 움직였기 때문이다. 그러나 영원한 예외는 없다는 경계도 분명하다. HBM도 결국 D램의 한 종류이며, 캐파가 충분히 깔리고 수요 증가세가 둔화되는 순간 사이클 본성이 되살아날 수 있다는 지적이 꾸준히 나온다. 이 논쟁은 아래 글들에서 자세히 다뤘다.

개인투자자라면 네 가지를 함께 살피는 게 좋다. (1) HBM 세대 전환 속도 — 차세대 샘플·인증·양산 일정. (2) 적층 단수 증가 — 12단 이상으로의 이행과 수율. (3) 고객사 인증 통과 여부 — 차세대 AI GPU 탑재 채택. (4) 패키징·캐파 병목 — HBM이 충분해도 묶어낼 패키징이 따라오는지. 일반 메모리는 가격 사이클에 출렁이지만, HBM은 AI 투자 사이클과 더 강하게 동조한다는 점이 핵심 차별점이다.

9.리스크·쟁점

첫째, '사이클의 귀환' 리스크다. 지금의 매진 행진이 영원하지 않을 수 있고, 공급 과잉이 오면 HBM이라도 가격과 수익성이 흔들릴 수 있다. 둘째, '수요 집중' 리스크다. HBM 수요의 상당 부분이 소수의 AI 가속기 설계사에 쏠려 있어, 그쪽의 투자 속도가 조정되면 HBM 주문도 함께 출렁인다. 셋째, '세대 탈락' 리스크다. 매 세대 경쟁에서 인증을 놓치면 다음 기회까지 점유와 수익성을 동시에 잃을 수 있다. 넷째, 'AI CapEx 자체에 대한 의구심'이다. AI 인프라 투자가 정말 지속 가능한 규모인지, 아니면 과열의 한 국면인지를 두고 시장의 평가가 엇갈리며, HBM은 그 논쟁의 한복판에 있다. 이 논쟁은 아래 글들에서 자세히 다뤘다.

10.알아두면 좋은 포인트

HBM을 이해할 때 가장 흔한 함정은 '용량'과 '대역폭'을 혼동하는 것이다. HBM의 본질은 용량이 크다는 게 아니라 데이터 통로가 넓다는 데 있다. 또 하나, HBM은 '메모리 기업만의 이야기'가 아니다. 한 패키지를 완성하려면 연산 칩 설계·파운드리·인터포저·첨단 패키징·발열 설계가 모두 맞물려야 하므로, HBM 뉴스는 사실상 AI 반도체 공급망 전체의 온도계로 읽힌다. 마지막으로, HBM 강세론과 신중론은 둘 다 같은 사실에서 출발한다 — "수요가 폭발했다"는 사실. 그것을 'AI 시대의 구조적 기회'로 보느냐, '또 한 번의 메모리 사이클 정점'으로 보느냐가 갈릴 뿐이다. 두 시선을 모두 알고 있어야 한쪽으로 치우치지 않는다.

11.정성 비교: 일반 D램 vs HBM

구분	일반 D램	HBM
배치 방식	평면 나열	수직 적층 + TSV
데이터 통로	상대적으로 좁음	광폭(1024비트 이상)
주 용도	PC·서버 범용 메모리	AI 가속기·고성능 GPU
수요 동인	전반적 IT 경기	AI 투자·데이터센터 CapEx
가격 변동 성격	사이클에 민감	AI 사이클에 동조
제조 난도	표준화	적층·패키징·발열 고난도
