AI칩

한 줄 정의 AI칩(AI Chip): 인공지능 모델의 학습과 추론에 필요한 대규모 행렬·텐서 연산을 빠르고 전력 효율적으로 처리하도록 설계된 반도체. 단일 칩이 아니라 연산 코어·고대역폭 메모리·첨단 패키징·소프트웨어 스택이 하나로 묶인 시스템에 가깝다.

통념 교정 흔히 "AI칩 = GPU"로 안다. 실제로는 GPU는 AI칩의 가장 대표적인 형태일 뿐이고, AI 가속기·NPU·TPU 같은 전용 칩과 HBM 메모리, 첨단 패키징, 그리고 개발자를 묶어두는 소프트웨어 생태계가 함께 맞물려야 비로소 제 성능을 낸다. 같은 세대의 연산 코어라도 메모리 구성과 소프트웨어 최적화에 따라 체감 성능이 크게 갈린다.

---

1.개요

AI칩은 생성형 AI처럼 연산량이 폭증하는 작업을 위해 만들어진 반도체로, 수천 개의 코어가 동시에 곱셈·덧셈을 처리하는 병렬 구조가 일반 CPU보다 압도적으로 유리해 수요가 폭발했다. 핵심 역할은 두 가지다. 방대한 데이터로 모델의 파라미터(가중치)를 반복 조정하는 학습(training), 그리고 학습이 끝난 모델이 실제 입력에 답을 내는 추론(inference)이다. 두 작업 모두 행렬 연산이 지배적이라 순수 연산 성능뿐 아니라 메모리 대역폭·전력 효율·발열 관리가 동시에 설계 대상이 된다. 대표 기업으로는 데이터센터 GPU와 소프트웨어 생태계를 함께 쥔 엔비디아

, MI 계열 가속기로 경쟁 구도를 넓히는 AMD, 맞춤형 실리콘으로 빅테크 물량을 받아내는 브로드컴, 자체 칩 내재화에 나선 구글·아마존·알리바바 등이 자주 거론된다. AI칩을 볼 때는 단일 종목보다 AI 인프라 전체의 공급망을 함께 보는 편이 낫다.

2.연혁·역사

AI칩의 뿌리는 그래픽 처리용으로 태어난 GPU에 있다. 원래 GPU는 게임의 3D 화면을 그리기 위해 수많은 픽셀을 동시에 계산하도록 만들어졌는데, 이 "수많은 단순 계산을 한꺼번에" 하는 구조가 공교롭게도 신경망 학습의 행렬 연산과 똑 닮아 있었다. 2000년대 후반 엔비디아가 GPU를 범용 연산에 쓸 수 있게 해주는 소프트웨어 플랫폼 CUDA를 내놓으면서, 연구자들이 그래픽카드로 인공지능을 학습시키는 길이 열렸다. 2012년 이미지 인식 대회에서 GPU로 학습한 딥러닝 모델이 기존 방식을 크게 앞지르며 화제가 된 사건은, GPU가 그래픽 부품에서 AI의 두뇌로 변신하는 출발점으로 자주 회자된다.

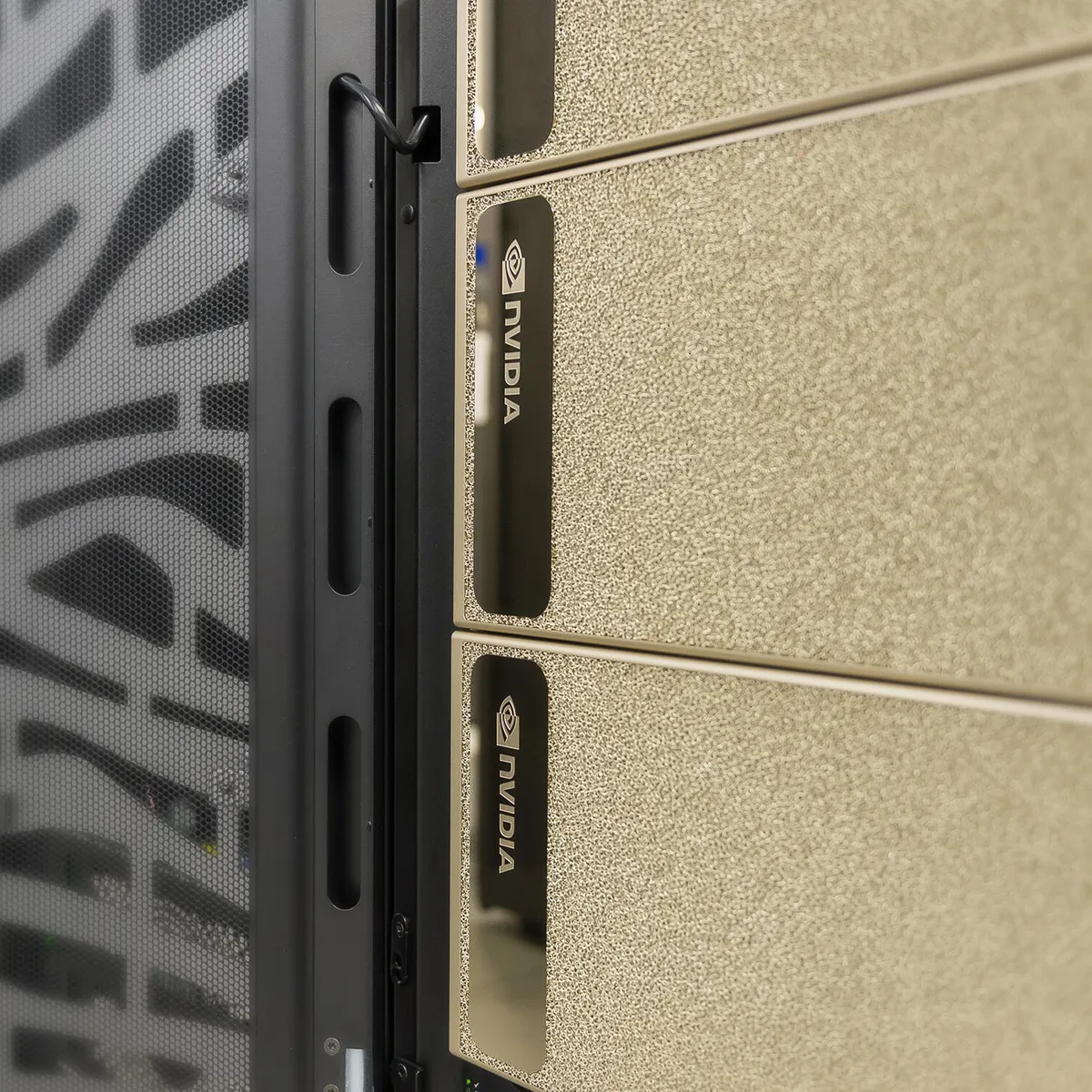

이후 흐름은 두 갈래로 갈렸다. 한쪽에서는 엔비디아가 게임용 카드와 별개로 데이터센터 전용 가속기 라인을 키우며 사실상 AI 학습 시장의 표준 자리를 굳혔다. 다른 한쪽에서는 거대 클라우드 사업자들이 "왜 우리가 비싼 범용 GPU에만 의존해야 하나"라는 문제의식에서 자체 칩 설계에 뛰어들었다. 구글이 10년 넘게 키워온 텐서처리장치(TPU)가 대표적이다. 구글은 이 자체 칩으로 AI 연산 비용을 낮춰왔고, 외부 판매까지 검토하면서 새로운 매출원으로 키우려 한다는 평가가 나온다. 아마존, 알리바바 등도 비슷한 길을 걸었는데, 알리바바는 한층 강력해진 자체 AI 칩 신형을 자사 AI 스택과 에이전트 작업 지원용으로 공개하기도 했다. 이 흐름은 아래 글들에서 자세히 다뤘다.

생성형 AI 붐이 본격화하면서 판은 다시 커졌다. 대화형 모델을 만들고 서비스하는 데 필요한 칩 수요가 폭증하자, 그동안 그래픽카드 회사로 여겨지던 기업이 단숨에 반도체 산업의 중심으로 떠올랐다. 동시에 단순한 화면 처리를 넘어 신경망 추론에 특화된 NPU 같은 전용 칩이 부상하며, 데이터센터 바깥의 스마트폰·PC·자동차 같은 기기 위에서 직접 AI를 돌리는 "온디바이스 AI" 흐름도 새로운 축으로 자리 잡았다.

3.사업 구조 / 작동 방식

AI칩의 두 축은 앞서 말한 학습과 추론이다. 학습은 수많은 예시 데이터를 모델에 통과시키며 정답과의 오차를 줄이도록 가중치를 미세하게 반복 조정하는 과정으로, 막대한 연산력과 메모리 대역폭을 동시에 요구한다. 추론은 완성된 모델이 사용자의 질문이나 입력에 응답을 생성하는 과정으로, 한 번의 연산만 보면 학습보다 가볍지만 서비스 이용자가 늘어 누적되면 전체 연산량이 오히려 학습을 능가하기도 한다^[1]. 그래서 "학습용 칩"과 "추론용 칩"의 수요 곡선은 서로 다른 리듬으로 움직인다.

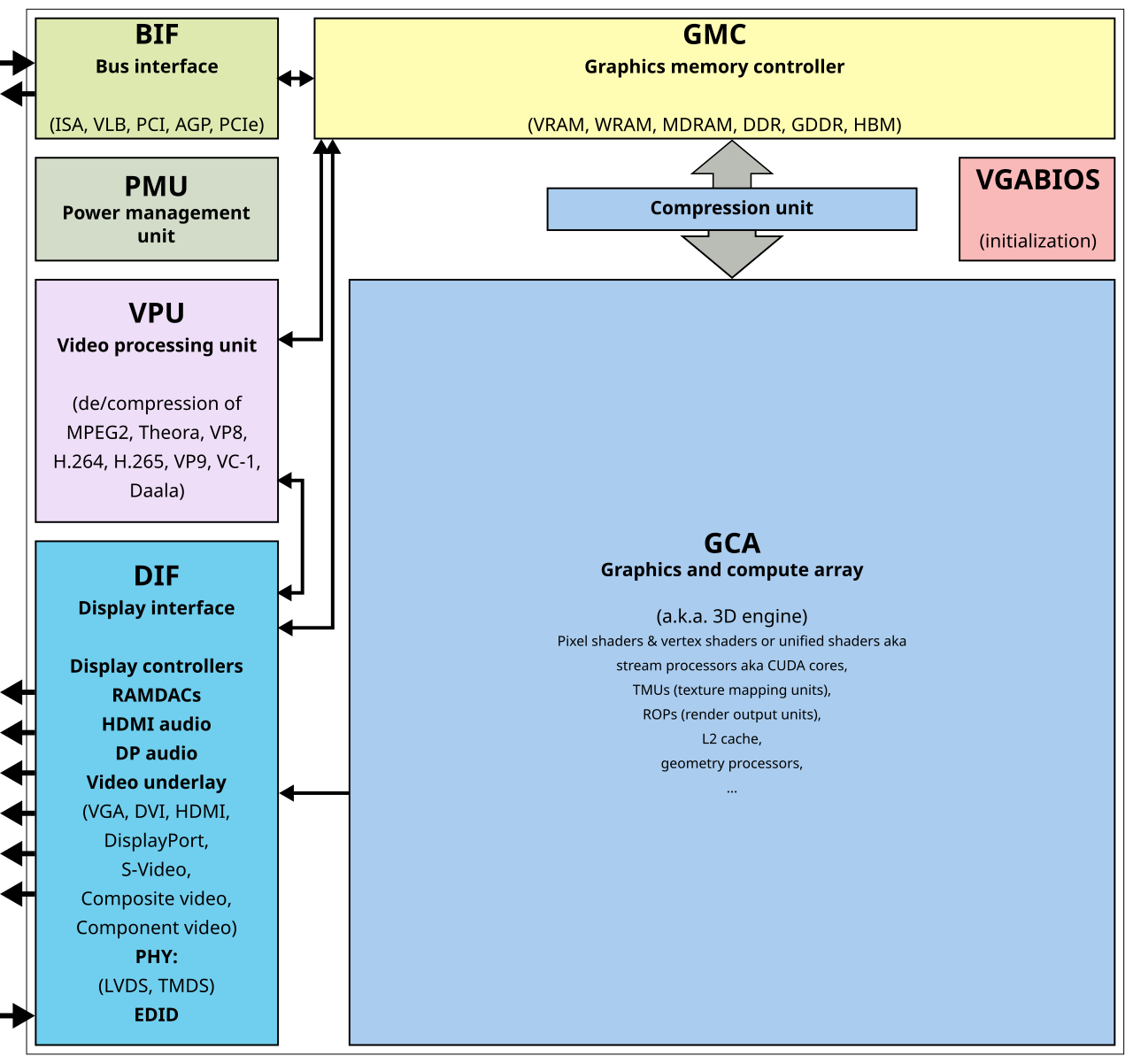

칩 내부에서는 행렬·텐서 연산을 담당하는 수많은 연산 유닛이 데이터를 동시에 처리한다. 그런데 연산 유닛이 아무리 빨라도 계산할 데이터를 제때 받지 못하면 놀게 된다. 그래서 데이터를 코어에 얼마나 빨리 공급하느냐, 즉 메모리 대역폭이 곧 실제 성능을 좌우한다^[2]. 이 병목을 풀기 위해 등장한 것이 칩 바로 옆에 메모리를 층층이 쌓아 붙이는 HBM이고, 그 여러 조각을 하나의 패키지로 묶는 첨단 패키징 기술이다. 결국 현대 AI칩은 "연산 다이 + HBM + 패키징 + 소프트웨어"라는 4중 결합체이며, 그중 어느 한 단계라도 막히면 전체가 막힌다.

4.생태계의 핵심: GPU·HBM·공정·소프트웨어

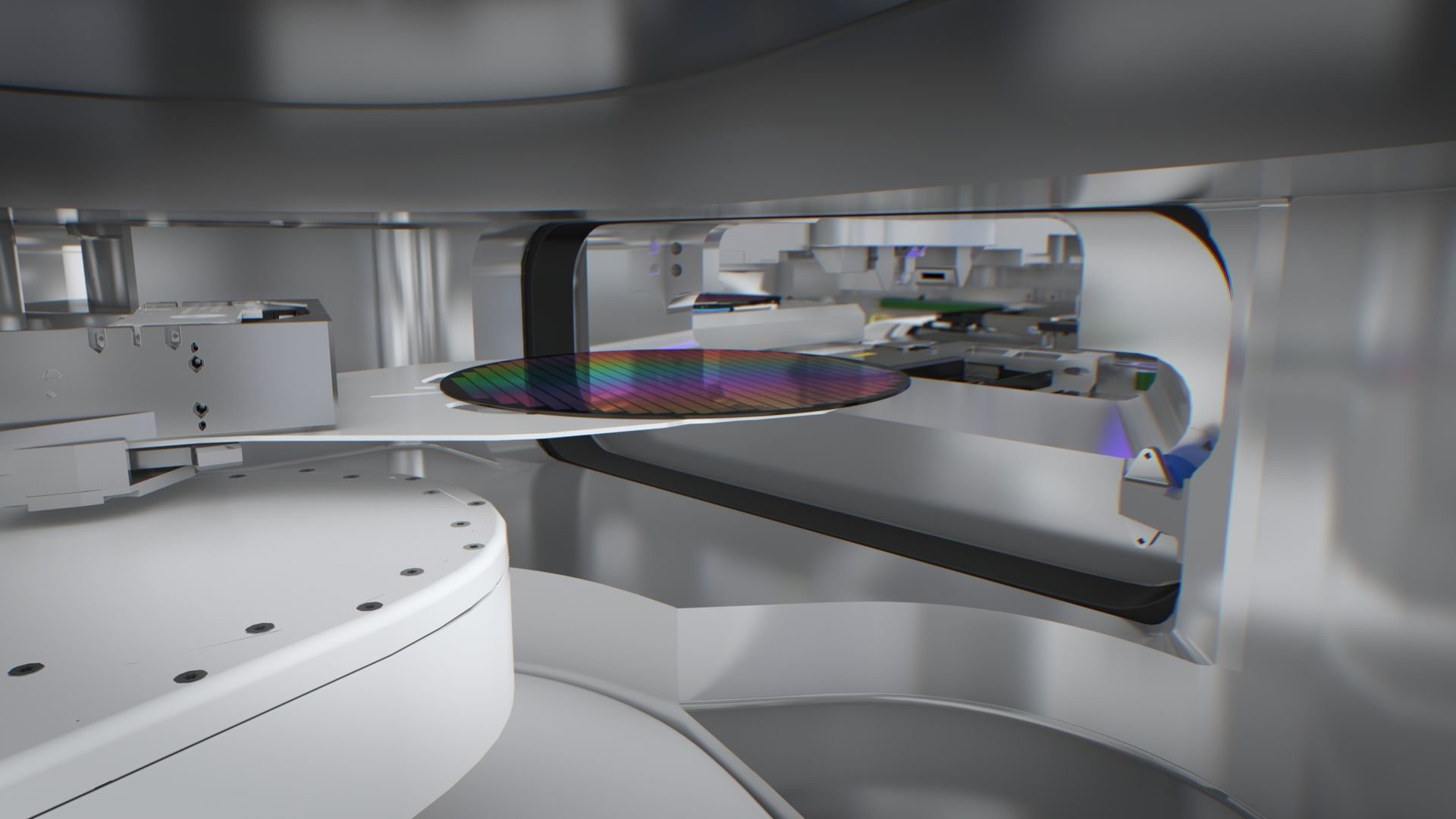

AI칩 경쟁력은 "연산 성능" 하나로 끝나지 않는다. 개발자를 묶어두는 CUDA 같은 소프트웨어 생태계, 데이터를 빠르게 공급하는 HBM 고대역폭 메모리, EUV 기반 초미세 공정, 그리고 설계도를 실제 실리콘으로 찍어내는 파운드리의 제조 역량이 모두 사슬처럼 연결된다. AI 서버에서는 연산 칩 자체보다 HBM 수급이 병목이 되기 쉬워 삼성전자·SK하이닉스 같은 메모리 업체의 위상이 크게 올라갔다. 제조 측면에서도 첨단 공정을 감당할 수 있는 파운드리가 소수라, 칩을 설계해도 누가 찍어주느냐가 또 하나의 관문이 된다. 실제로 구글이 차세대 자체 AI 칩 생산을 삼성전자에 위탁하는 방안을 검토하고 있다는 소식이 시장의 주목을 받았는데, 이는 설계 주체와 제조 주체가 분리되는 산업 구조를 잘 보여준다. 다만 이런 위탁 구조에는 세제·법률 같은 부수 변수도 따라붙는다는 점이 함께 짚이곤 한다. 관련 내용은 아래 글들에서 자세히 다뤘다.

5.경쟁 구도와 해자

이 시장의 진짜 해자는 칩의 트랜지스터 숫자가 아니라 소프트웨어 락인이다. 고객사가 특정 칩 위에서 수년간 모델을 최적화해두면 다른 칩으로 갈아타는 전환 비용이 커지기 때문이다. 엔비디아는 CUDA 생태계로 이 락인을 가장 두텁게 쌓아 학습 시장의 지배적 위치를 굳혔다. 그 아래에서 2위 자리를 두고 벌어지는 경쟁이 흥미로운데, 크게 두 갈래다. AMD는 범용 AI 칩으로 엔비디아와 정면으로 맞붙으며 일부 성과를 내고 있고, 경쟁사보다 먼저 새 AI 가속기를 공개하는 식으로 존재감을 키우려 한다. 다른 갈래는 브로드컴으로, 범용 칩이 아니라 특정 고객의 작업에 딱 맞춘 맞춤형 실리콘(커스텀 ASIC)과 대형 AI 업체와의 파트너십을 앞세워 AI칩 매출을 빠르게 키운다는 구상을 제시했다. 인텔은 CPU 기반 플랫폼과 자체 가속기 전략을 병행하며 또 다른 길을 모색한다.

여기에 더해 대형 클라우드 사업자들이 외부 칩 의존도를 줄이려 자체 칩을 설계하는 흐름이 경쟁 지형을 한층 복잡하게 만든다. 알파벳(구글)과 아마존은 핵심 사업 기반에 자체 칩과 인프라 통합을 결합해, 현재의 AI 과열이 식은 뒤에도 우위를 유지할 가능성이 크다는 평가를 받는다. 결국 칩 설계 능력만큼이나 "누구의 생태계에 묶이느냐"가 장기 승부를 가른다. 이 주제는 아래 글에서 자세히 다뤘다.

6.산업 구조·밸류체인

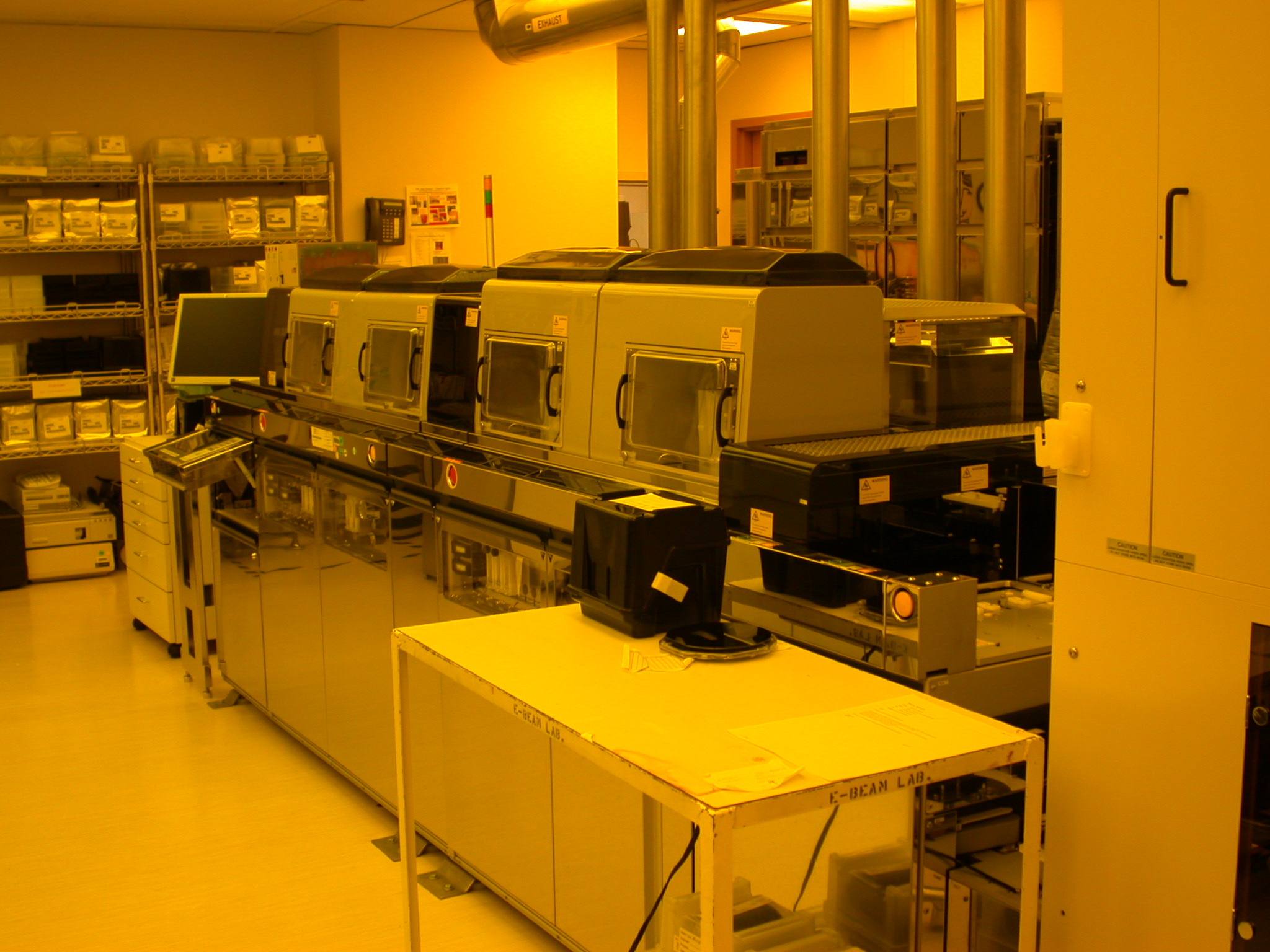

AI칩 산업은 한 회사가 처음부터 끝까지 만드는 구조가 아니라, 단계별로 전문 기업이 나뉜 분업 사슬이다. 맨 위에는 칩의 구조를 설계하는 팹리스(설계 전문) 기업이 있다. 엔비디아·AMD·브로드컴, 그리고 자체 칩을 설계하는 구글·아마존 같은 빅테크가 여기 속한다. 그 아래에는 설계도를 받아 실제 웨이퍼에 회로를 새기는 파운드리가 있고, 옆에는 그 회로의 핵심 양식을 결정하는 EUV 노광 장비와 소재 업체가 붙는다. 다시 그 곁에 데이터를 빠르게 공급할 HBM 메모리 업체와, 연산 다이·메모리를 하나로 묶는 패키징·테스트 업체가 자리한다.

이 사슬의 특징은 어느 한 칸이 좁아지면 전체 출하가 막힌다는 점이다. 연산 칩 설계가 아무리 뛰어나도 HBM 공급이 빡빡하면 완성 모듈을 못 만들고, 파운드리 캐파가 부족하면 주문을 받고도 찍지 못한다. 그래서 투자자 입장에서는 "가장 빛나는 설계 회사"만 보는 것이 아니라, 그 회사가 의존하는 메모리·공정·패키징 단계의 병목을 함께 추적하는 시각이 필요하다. AI칩 한 종목의 호재가 사실은 밸류체인 다른 칸의 수급에 발목 잡히는 경우가 적지 않기 때문이다.

7.리스크·쟁점

AI칩은 성장성이 크지만 변동성도 그만큼 크다. 첫째, 고객사 집중도다. 소수의 대형 클라우드 사업자가 주문의 큰 몫을 차지하기 때문에, 한 곳의 투자 속도 조절만으로도 업계 수요가 출렁인다. 둘째, 공급망 병목이다. HBM이나 첨단 패키징 한 단계가 막히면 칩 성능이 아무리 좋아도 출하가 지연된다. 셋째, 자체 칩 내재화다. 빅테크가 자기 칩을 점점 더 많이 쓰면 범용 가속기에 대한 수요 일부가 빠질 수 있다. 넷째, 지정학 변수다. 미·중 기술 통제처럼 국가 단위의 수출·판매 제한이 특정 시장 접근을 제약할 수 있다. 다섯째, 사이클 리스크다. AI 인프라 투자는 한꺼번에 몰렸다가 한꺼번에 식는 경향이 있어, 호황기에 늘린 캐파가 과잉으로 돌아올 위험을 안고 있다. 그래서 개별 칩의 스펙보다 주문의 지속성과 생태계 락인 강도를 함께 보는 시각이 중요하다.

8.알아두면 좋은 포인트

AI칩 뉴스를 읽을 때 도움이 되는 몇 가지 감각이 있다. 우선 "성능 수치"보다 "누가 누구의 생태계에 들어갔는가"라는 관계 변화를 더 중요하게 보는 편이 낫다. 어떤 빅테크가 자체 칩 비중을 늘린다거나, 특정 파운드리에 차세대 칩 생산을 맡긴다는 소식은 장기 판도를 바꾸는 신호다. 또한 학습 시장과 추론 시장은 별개의 무게중심을 갖는다는 점도 기억할 만하다. 추론이 일상 서비스로 퍼질수록 "가성비 좋은 전용 칩"의 자리가 넓어지고, 이 대목이 NPU·온디바이스 AI 흐름과 맞닿는다. 마지막으로, AI칩은 단일 부품이 아니라 메모리·공정·소프트웨어가 함께 가는 시스템이라는 본질을 잊지 않는 것이 헛다리 짚기를 줄여준다.

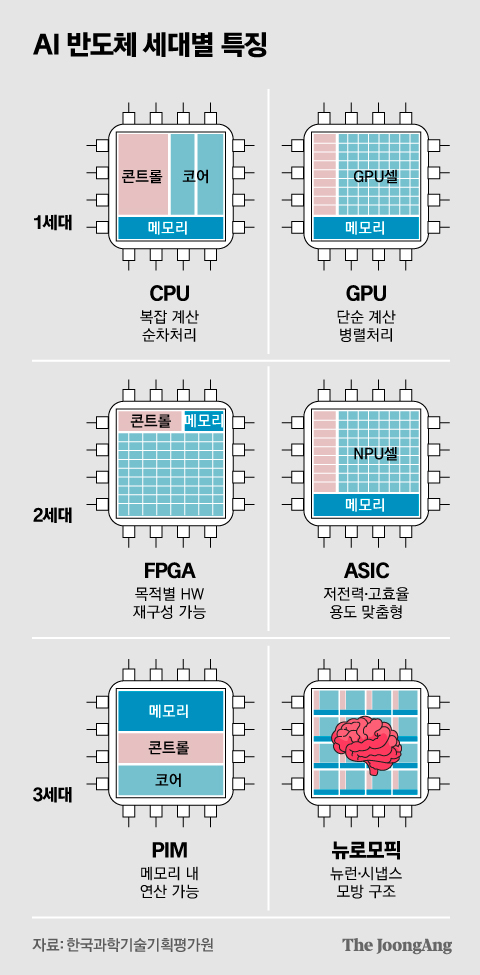

9.정성 비교: 범용 GPU vs 전용 가속기

구분	범용 GPU	전용 AI 가속기(ASIC·TPU형)
설계 철학	다양한 연산을 두루 처리하는 범용성	특정 AI 작업에 최적화한 전용 설계
유연성	모델·프레임워크 변화에 폭넓게 대응	정해진 작업엔 강하나 변화 적응은 제한적
생태계	CUDA 등 성숙한 소프트웨어 생태계	고객사·벤더 종속적, 생태계 형성 중
주 사용처	학습·추론 겸용, 연구·상용 두루	대규모 추론·고정 작업의 비용 효율화
공급 주체	칩 설계·판매 전문 기업 중심	빅테크 자체 설계 또는 맞춤 실리콘

10.외부 링크 · 둘러보기

관련 문서: GPU · AI 가속기 · HBM · CUDA · 파운드리 · 생성형 AI · NPU · 엔비디아

---

본 문서는 정보 제공용이며 투자 권유가 아닙니다.

---

각주

1. 1. 추론(Inference) — 이미 학습된 모델이 새 입력에 대해 결과를 산출하는 과정. 서비스 사용량이 늘수록 누적 연산 비용이 커진다.
2. 2. 메모리 대역폭 — 칩이 메모리에서 데이터를 읽고 쓰는 속도. 연산 유닛이 아무리 빨라도 데이터 공급이 느리면 성능이 제약되므로 AI칩에서 핵심 지표로 다뤄진다.
